Свайный фундамент готов к принятию нагрузок от строения после создания обвязки или ростверка. Хотя железобетонные и металлические ростверки являются надежными и прочными, их целесообразно использовать для тяжелых зданий. Для легких деревянных домов проектировщики чаще предусматривают ростверк из бруса. Одним из аналогов данной конструкции является обвязка свай пакетом досок, популярная благодаря простоте монтажа. Эта технология имеет свои особенности, связанные с узлами крепления и соблюдением правил монтажа.
Что представляет собой обвязка свай пакетом досок?
Пакетная обвязка является аналогом деревянного ростверка, где вместо бруса используются доски. Обвязочный пояс служит опорным элементом для коробки здания, соединяет опоры свайного поля и равномерно распределяет нагрузку, действующую на сваи от надземного сооружения. Такая конструкция служит базой для последующей обшивки, которая закрывает пространство подполья здания со стороны улицы, защищая его от задувания ветра, снега, брызг дождя, а также проникновения мелких животных.
Проблемы, вызванные отсутствием обвязочного пояса:
- Неравномерное распределение нагрузки: Коробка здания может перекоситься, что увеличивает процесс усадки. На стенах могут образоваться щели и разрывы крепежей.
- Снижение срока службы фундамента: Отдельные сваи могут просесть под неравномерно распределенным давлением, что приведет к изменению уровня между оголовками опор и разрушению дома.
На участках со сложным грунтом и рельефом всегда есть возможность установить сваи по уровню. Дощатая конструкция дополнительно выравнивает перепады высоты, создавая ровную основу для монтажа стен.

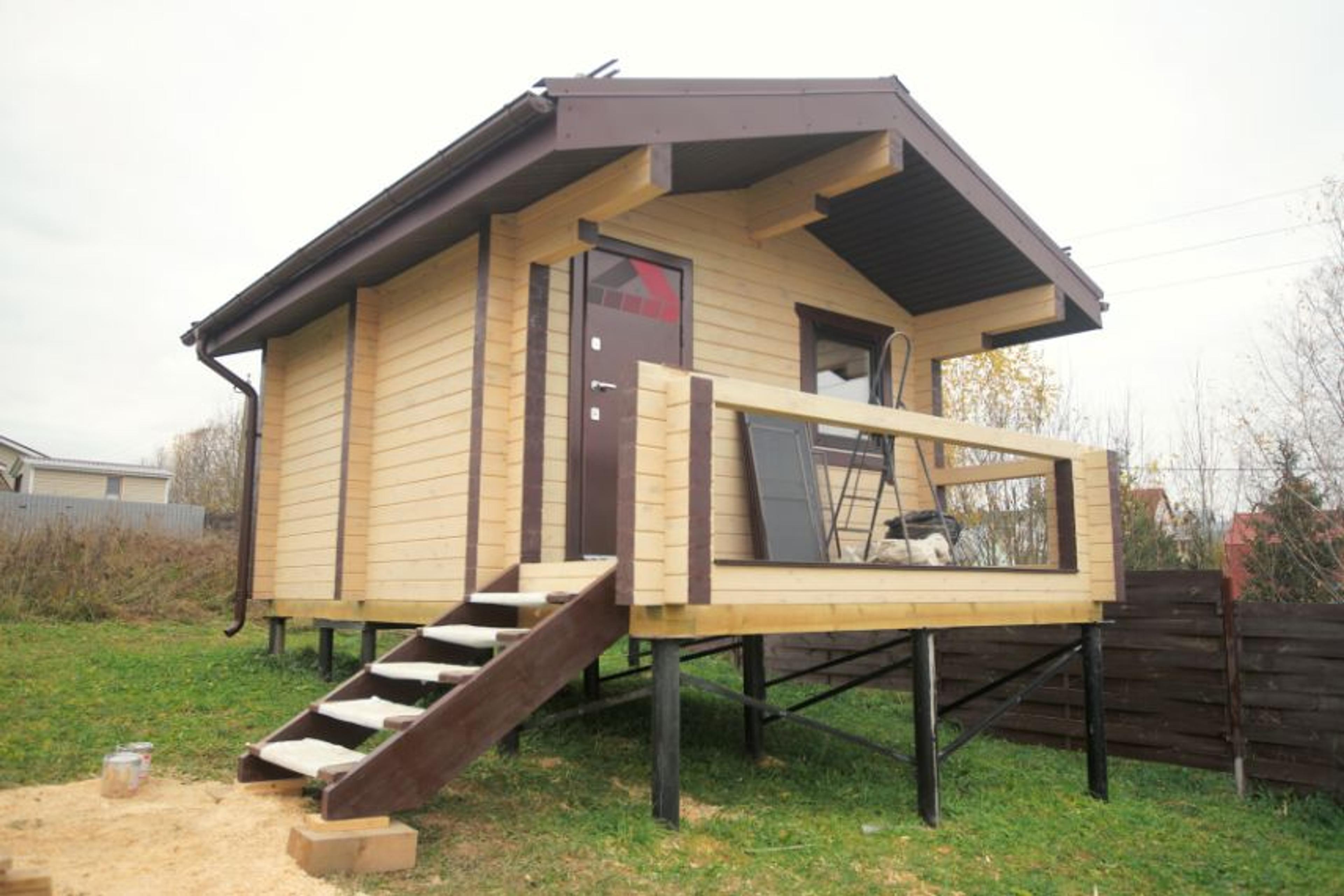

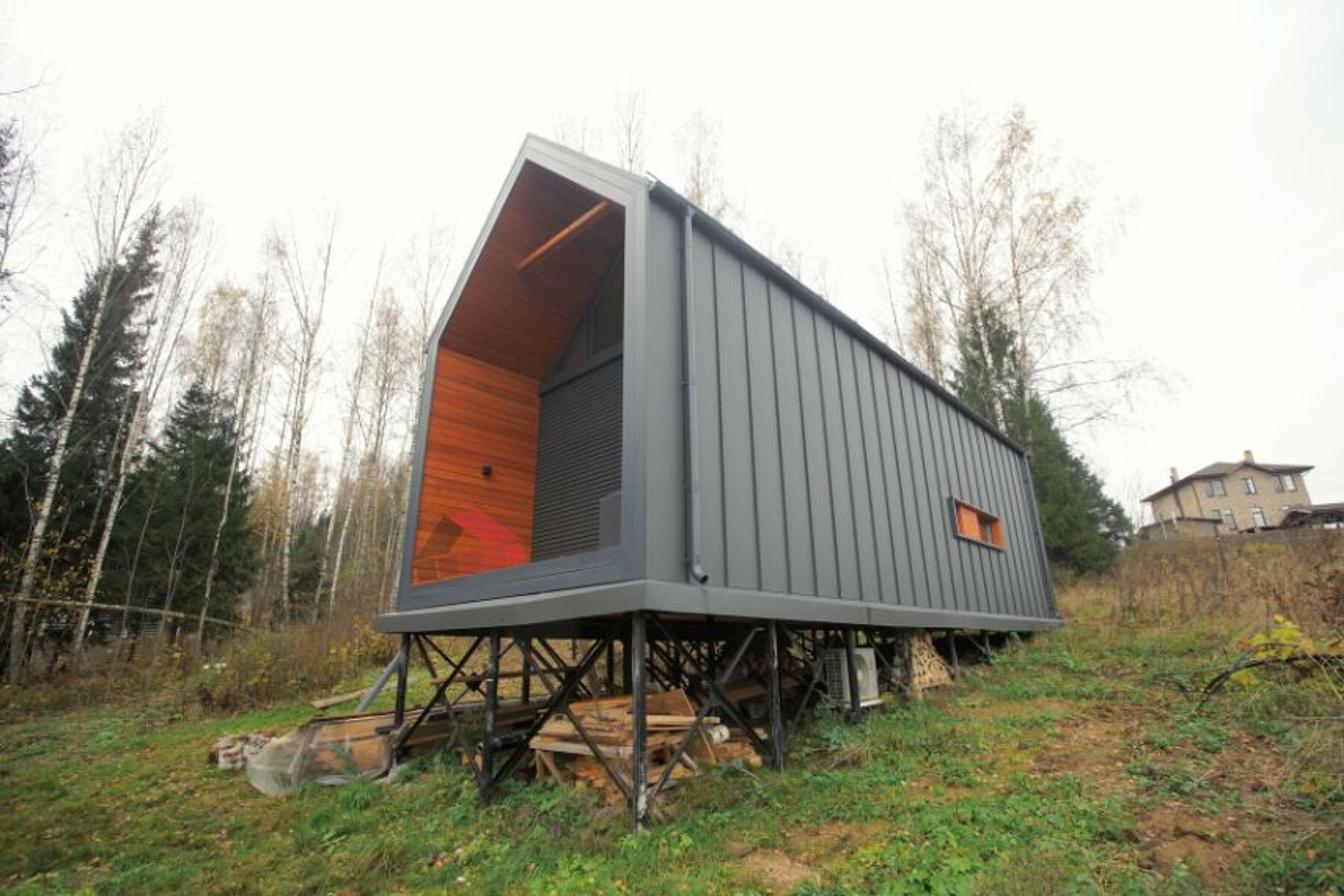

Дощатый пакет устанавливается на железобетонных и металлических винтовых сваях. Он рассчитан на легкие постройки из бруса и бревна и востребован в каркасном строительстве. Применяется при возведении зданий по канадской и финской технологии, а также домов A-Frame House в форме шалаша.
Преимущества обвязки свай срощенным пакетом досок
По типу материала наборной ростверк аналогичен брусовому обвязочному поясу, но имеет ряд преимуществ:
- Устойчивость к деформации: Ламели менее подвержены растрескиванию по сравнению с массивным цельным брусом.
- Легкость сборки: Из набора пиломатериалов проще собрать балку длиной более 6 м, а стыки получаются прочнее.
- Удобство монтажа: Доска легче бруса, что позволяет собрать наборную балку из отдельных ламелей силами 1-2 человек. Расположение каждого элемента проще откорректировать.
- Высокая прочность: Пакетная балка превосходит брус по противостоянию высоким нагрузкам.
Преимущество несущего основания из срощенных ламелей перед металлическим и железобетонным ростверком заключается в экономичности. Нерационально сооружать дорогостоящий обвязочный пояс из бетона или металлопроката под легкий деревянный дом.
Недостатки и способы увеличения долговечности
Недостаток наборной конструкции заключается в недолговечности древесины. Продлить срок службы несущего основания можно с помощью использования пиломатериалов из твердых пород дерева, обработки антипиренами и обустройства надежной гидроизоляции.
Правила проектировки и сборки обвязки железобетонных и винтовых свай из пакета досок
Конструкция из сплоченных пиломатериалов должна выдерживать нагрузки от здания. Для достижения нужных технико-эксплуатационных характеристик фундамента, разработку проекта и монтажные работы несущей основы проводят, придерживаясь следующих правил:
Использование пиломатериалов камерной сушки: Это помогает избежать растрескивания и деформации. Сосна проще в обработке, но менее устойчива к влаге и высоким нагрузкам. Лиственница прочнее и устойчивее к воздействию влажности. Заготовки должны быть обрезными и строганными для плотного прилегания при сращивании. Между стыками соседних ламелей не должно быть щелей.
Выбор пиломатериалов по сечению: Он осуществляется с учетом расчетных нагрузок. Для одноэтажных дачных или жилых построек подойдет обвязка с размером сторон 150х150 мм. Доски толщиной 50 мм и шириной 150 мм сращиваются в 3 заготовки для получения требуемого сечения. Для двухэтажных зданий или мансард размеры увеличивают до 150х200 мм, используя ламели толщиной 50 мм и шириной 200 мм, соединяя 4 заготовки.
Вертикальное расположение ламелей: Ламели в пакете располагаются вертикально. Укладка пиломатериала плашмя снижает сопротивление нагрузкам, и ростверк может прогибаться.
Пропитка антипиренами: Пиломатериал перед сращиванием обильно пропитывается антипиренами в течение минимум 2 часов для повышения огнезащиты и биозащиты древесины.
Установка оголовков свай: Оголовки винтовых и железобетонных свай должны быть на 50 мм шире, чем срощенная несущая основа. Это позволяет точно подкорректировать ровность ростверка при монтаже.
Гидроизоляция между оголовками и обвязкой: Используйте рубероид или вспененный полиэтилен для защиты древесины от конденсата, образующегося на стальных оголовках.
Устранение перепадов по уровню: Небольшие перепады между оголовками свай и ростверком устраняются металлическими подкладками на всю ширину балки. Мягкие материалы недопустимы, так как они просядут под нагрузкой.
Лежень между коробкой дома и ростверком: Лежень из доски или бруса выравнивает геометрию пакета из ламелей, равномерно распределяет нагрузку от здания и закрывает стыки между вертикально установленными досками от влаги.
Сращивание ламелей: Две соседние ламели сбиваются гвоздями с шагом 50 см по длине и 5 см по ширине балки. Последующие элементы прибиваются с отступом минимум 5 см относительно предыдущих крепежей. Лежень к обвязке фиксируется по аналогичной схеме.
Полное покрытие оголовка свайной стержня: Срощенная конструкция должна полностью покрывать оголовок. Крепеж выполняется саморезами через технические отверстия на металлической пластине.
Центровка балки и оси свайного стержня: Центр балки должен совпадать с осью свайного стержня. Погрешность больше 3 см приведет к увеличению боковой нагрузки на фундамент.
Расположение стыков балок: Оптимально располагать стыки краев балок на оголовке свай для предотвращения разрыва соединений от нагрузок.
Сверление новых отверстий для крепежей: Если вы используете пластины, отверстия в них рассчитаны на брус, поэтому для точного попадания саморезов в тело каждого элемента наборной балки оптимально сверлить новые отверстия по месту монтажа.
Соблюдение этих правил и рекомендаций поможет создать надежный наборной ростверк, соответствующий требованиям проектных расчетов.
Очередность обвязки винтовых и ЖБ свай пакетом досок

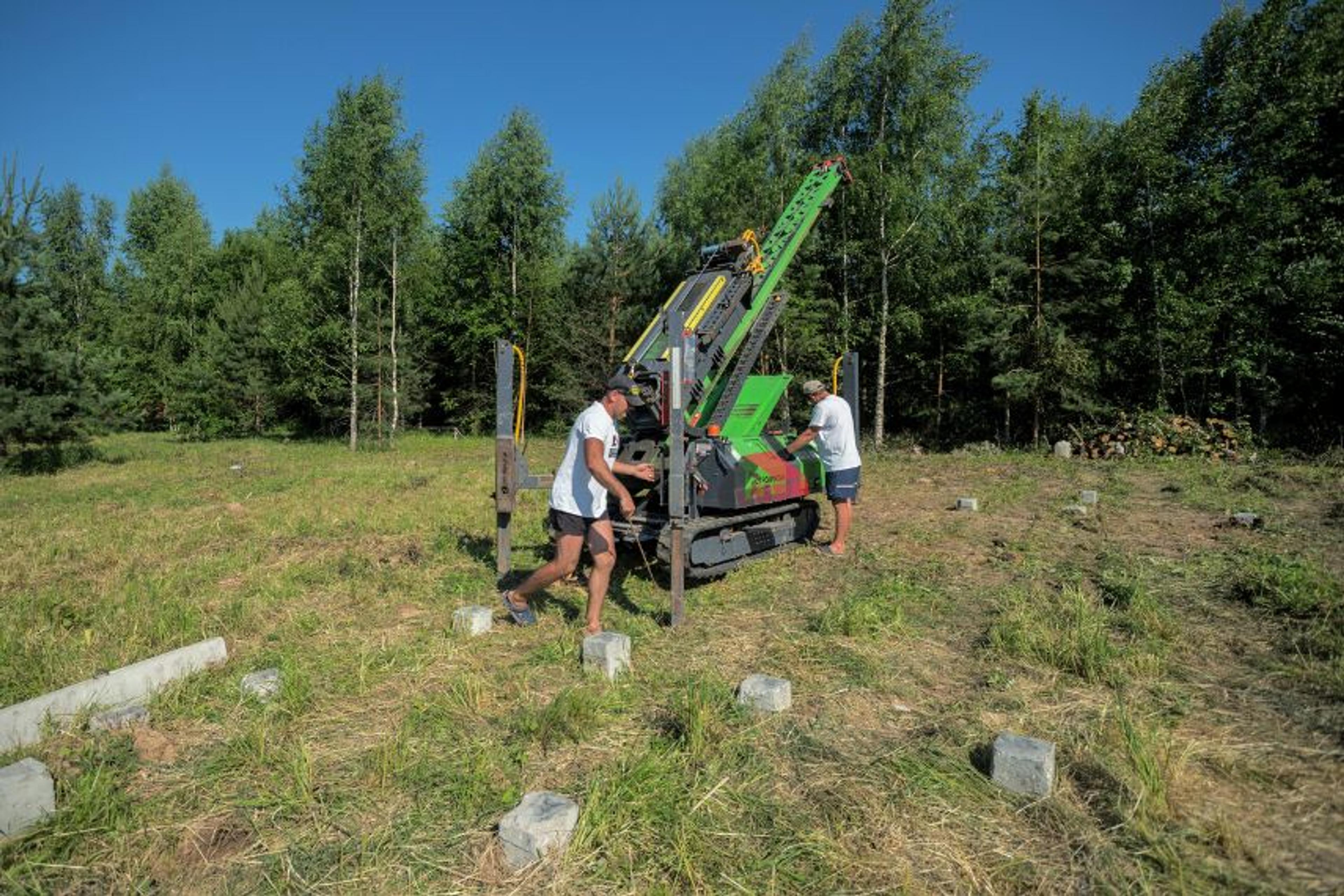

К монтажу обвязочного пояса приступают после установки винтовых или железобетонных стержней с оголовками и выравнивания каждой опоры до одинакового уровня по высоте.
Очередность работ следующая:
- Обработка пиломатериала: Пиломатериал обрабатывается огнезащитными и биозащитными антипиренами. Заготовкам дается время для полного высыхания пропитки.
- Разметка углов: По периметру свайного поля, где будут установлены несущие стены постройки, размечаются углы, чтобы после укладки срощенных балок образовался правильный прямоугольник.
- Укладка внешних досок: На оголовки опор по периметру свайного поля укладывается ряд внешних досок. Сверлятся отверстия и доски фиксируются саморезами.
- Укладка второго слоя: Укладывается второй слой заготовок, которые прибиваются гвоздями к элементам внешнего ряда и фиксируются саморезами к оголовкам железобетонных или винтовых стержней. По аналогичной схеме устанавливаются 3-й и 4-й дощатый слой.
- Крепление лежня: На готовую конструкцию сверху крепится лежень.
Сращивание ламелей допускается делать частями на земле, а затем укладывать готовые балки на оголовки свайных стержней. Этот метод менее популярен из-за трудоемкости и сложности в точном совпадении стыков соединяемых пакетов с расположением опор фундамента.
Рекомендации по обвязке металлических и железобетонных свай пакетом досок

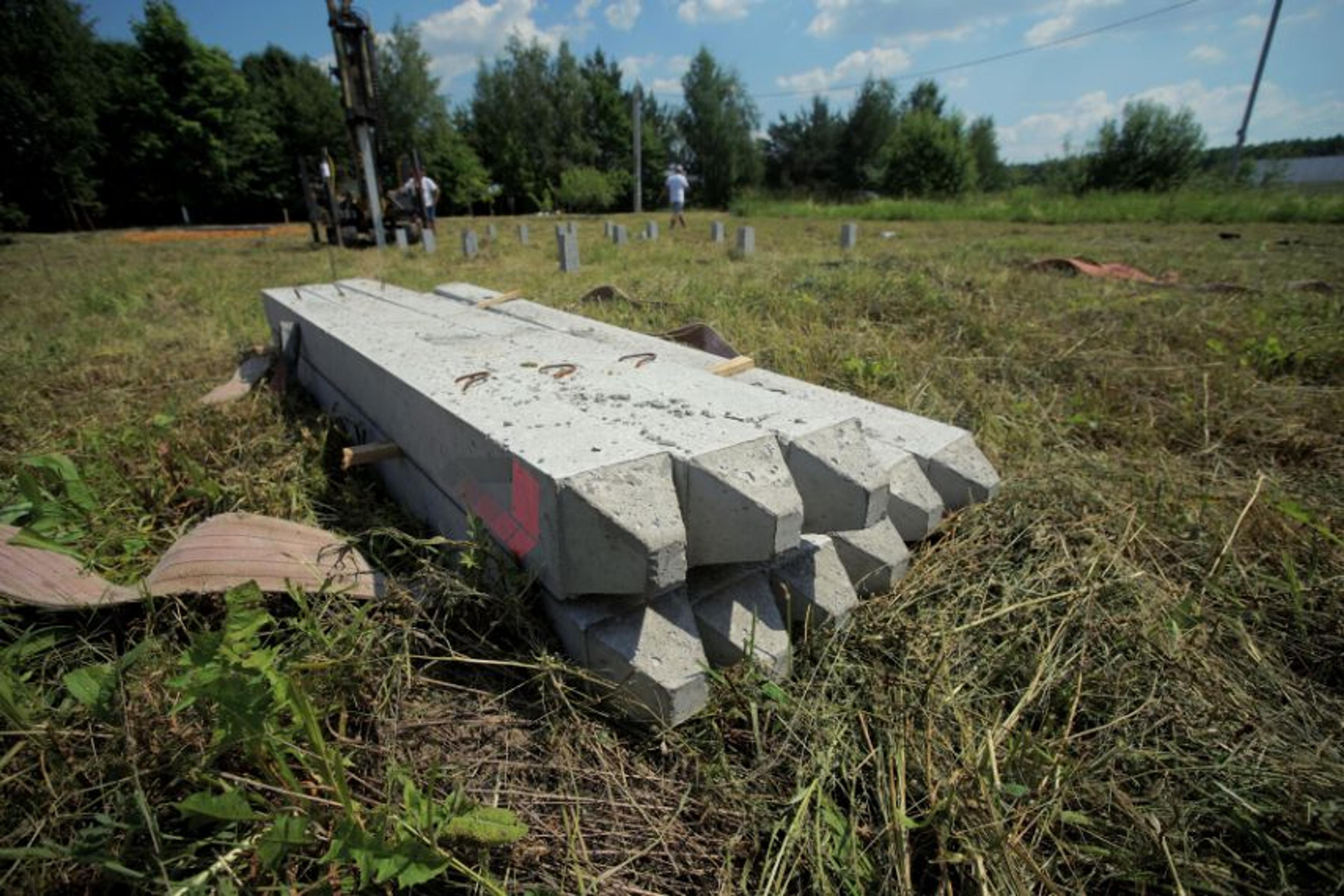

Компания Эндбери производит забивные железобетонные сваи с сечением 150х150 мм и 200х200 мм длиной 3-6 м. Для изготовления используется бетон класса B30, что соответствует марке М400. Армокаркас выполнен арматурой диаметром 10 мм.
Винтовые стержни компании Эндбери имеют сечение 89, 108, 133 и 219 мм со сварными лопастями. Используется металл толщиной 4 мм, а антикоррозийное покрытие выполнено горячей оцинковкой или грунт-эмалью.
Забивные и винтовые стержни подходят для наборной обвязки. Мы устанавливаем опоры и создаем свайное поле, а саму дощатую обвязку делают строители дома. Металлические виды же мы берем на себя.
Рекомендации по защите деревянного ростверка:
- Гидроизоляция: Деревянный ростверк следует защитить гидроизоляцией от разрушения влагой.
- Бетонная отмостка: Для отвода воды от фундамента по периметру деревянной несущей основы рекомендуется сделать бетонную отмостку.
- Утепление обвязочного пояса: Рекомендуется утепление обвязочного пояса для защиты подпольного пространства от продувания и снижения теплопотерь.
Заключение
Соблюдение правил проектировки и сборки обвязки свай пакетом досок гарантирует надежность и долговечность фундамента. Компания Эндбери предоставляет качественные материалы и услуги, обеспечивая высокую прочность и защиту фундамента вашего дома.
