Проектирование фундаментов — это важнейший этап строительства, который напрямую влияет на долговечность, устойчивость и безопасность здания. В данной статье рассмотрим основные этапы проектирования, виды фундаментов, а также важные аспекты, которые следует учитывать.
Важность проектирования фундаментов
Проектирование фундаментов необходимо для обеспечения прочности и устойчивости всей конструкции. Неправильный выбор типа фундамента или ошибки при его проектировании могут привести к серьезным проблемам, таким как неравномерная усадка, перекос здания и появление трещин. Эти проблемы могут проявиться не сразу, но со временем могут стать критическими, особенно при строительстве частных домов и коттеджей.
Основные этапы проектирования фундаментов
Определение предназначения постройки:
- Определите тип здания (бытовка, беседка, летний домик, многоквартирный дом и т.д.).
- Различные виды зданий требуют разных классов ответственности.
Определение площади и назначения помещений:
- Рассчитайте количество людей, которые будут проживать постоянно и временно.
- Определите, какие помещения будут жилыми, хозяйственными, бытовыми и т.д.
Выбор строительных материалов:
- Учитывайте, из каких материалов будут возведены стены, перегородки, перекрытия, кровля и т.д.
- Рассчитайте нагрузку на фундамент от используемых материалов.
Определение точек ввода и вывода коммуникаций:
- Определите местоположение систем водоснабжения, водоотведения, электрификации и других коммуникаций.
- При проектировании плитного или ленточного фундамента учитывайте расположение коммуникаций заранее.
Исследование грунта:
- Проведите геологические исследования, чтобы определить тип грунта, уровень грунтовых вод и их агрессивность.
- Определите наличие твердых несжимаемых слоев почвы, старых конструкций, крупных корней и строительного мусора.
Расположение здания на участке:
- Учтите близость к дороге, соседним зданиям, деревьям, водоемам и другим объектам.
- Определите оптимальное расположение окон относительно сторон света.
Типы фундаментов
Ленточный фундамент:
- Наиболее распространенный тип фундамента для частных домов.
- Подходит для строительства на плотных и стабильных грунтах.
- Представляет собой непрерывную ленту бетона, залитую под несущие стены.
Плитный фундамент:
- Подходит для слабых и подвижных грунтов.
- Представляет собой монолитную бетонную плиту, укладываемую под всей площадью здания.
- Обеспечивает равномерное распределение нагрузки.
Свайный фундамент:
- Используется на участках с высокими грунтовыми водами и слабым грунтом.
- Включает сваи, заглубленные в несущий слой грунта, и ростверк, распределяющий нагрузку от здания на сваи.
- Может быть выполнен из железобетонных, винтовых или, чего бы мы не рекомендовали, деревянных свай.
Проектирование оснований и фундаментов
Проектирование фундамента включает несколько ключевых моментов:
Составление чертежей:
- Проектирование начинается с составления подробных чертежей и планов.
- Важно учесть все нюансы и детали, чтобы избежать ошибок на этапе строительства.
Инженерно-геологические изыскания:
- Геологические исследования помогают определить тип грунта, уровень грунтовых вод и другие важные параметры.
- Эти данные необходимы для выбора типа фундамента и его параметров.
Расчет нагрузок:
- Расчет нагрузок включает учет веса строительных материалов, отделки, мебели, техники и людей.
- Также необходимо учитывать временные нагрузки, такие как снег и ветер.
Выбор типа фундамента:
- Тип фундамента выбирается в зависимости от типа грунта, нагрузки и характеристик здания.
- Важно учитывать все факторы, чтобы выбрать оптимальный тип фундамента.
Примеры проектирования фундаментов
Ленточный фундамент для небольшого дома:
- Размеры: 10 м x 14 м
- Ширина ленты: 40 см
- Высота ленты: 1 м
- Периметр: 48 м (10+10+14+14)
- Используемая арматура: продольная (диаметр 12 мм), поперечная и вертикальная (диаметр 10 мм)
Свайный фундамент для большого дома:
- Размеры и количество свай зависят от результатов геологических изысканий и расчетов нагрузки.
- Используемые сваи: железобетонные или винтовые.
Проектирование фундаментов — сложный и важный этап строительства, требующий профессионального подхода. Тщательное исследование грунта, расчет нагрузок и выбор подходящего типа фундамента обеспечат долговечность и безопасность здания. Обратитесь к специалистам для составления проектной документации и проведения всех необходимых исследований.
Проектирование и устройство фундамента: последовательность составления
Процесс проектирования и устройства фундамента включает несколько последовательных этапов. Ниже приведены ключевые стадии, которые обеспечивают надежное и долговечное основание для любого строения:
Геологические изыскания участка
Первоначально проводятся геологические исследования, чтобы изучить:
- Ландшафт участка.
- Особенности почвенных пластов.
- Положение и уровень подземных вод, их химический состав.
- Способность грунтовых пластов двигаться и деформироваться.
Изучение документации планируемой постройки
Анализируются:
- Габариты здания.
- Используемые строительные материалы.
- Потенциал здания к усадке и деформации.
Расчет дополнительных нагрузок
Учитываются:
- Нагрузки от осадков (снег, дождь).
- Конструктивные элементы здания (кровля, перекрытия).
Предварительный подбор типа основания
Определяются:
- Тип фундамента (ленточный, свайный, плитный).
- Габариты и материалы фундамента.
Сопоставление несущей способности с предполагаемыми нагрузками
Проводится расчет, чтобы убедиться, что выбранный фундамент способен выдержать все предполагаемые нагрузки.
Внесение финальных корректировок и поправок
После расчета и анализа вносятся необходимые изменения и уточнения в проект.
Утверждение плана
Готовый проект утверждается заказчиком и, при необходимости, соответствующими инстанциями.
Формирование чертежей и схем
Составляются подробные чертежи и схемы, необходимые для реализации проекта.
Начало работ по возведению
После утверждения и составления всей документации приступают к строительству фундамента.
Соответствие строительным нормам и правилам
Все вышеперечисленные этапы проектирования и устройства фундамента выполняются не только на основании опыта и профессиональных навыков специалистов, но и строго соответствуют строительным нормам и правилам, принятым в стране. Это обеспечивает долговечность и безопасность возводимых сооружений, а также соответствие всем необходимым стандартам качества.
Индивидуальный или типовой проект: что выбрать?
Типовой проект подразумевает создание стандартных решений для зданий определенного типа. Однако, такое понятие, как “типовой фундамент”, практически неприменимо в строительстве, так как каждый участок земли обладает своими уникальными характеристиками. В то время как проект дома может быть типовым, фундамент должен учитывать индивидуальные особенности грунта на конкретном участке.
Преимущества индивидуального проекта фундамента
1. Учет почвенных особенностей. Каждый участок имеет свои характеристики, такие как состав грунта, уровень подземных вод, наличие камней или других препятствий. Индивидуальный проект позволяет точно учитывать эти факторы, что гарантирует надежность и долговечность фундамента.
2. Оптимизация нагрузки. Индивидуальный проект учитывает все нагрузки, которые будут воздействовать на фундамент, включая вес здания, снеговые и ветровые нагрузки. Это позволяет создать фундамент, который будет оптимально распределять нагрузку и предотвращать деформации.
3. Возможность адаптации к сложным условиям. На некоторых участках могут быть сложные условия, такие как наклонные участки или наличие подземных вод. Индивидуальный проект позволяет адаптировать фундамент под эти условия, обеспечивая его устойчивость и долговечность.
Процесс выбора фундамента
1. Геологические изыскания Перед началом проектирования фундамента необходимо провести геологические исследования участка. Это включает бурение лунок, анализ состава грунта и уровня подземных вод. Чем тяжелее и крупнее здание, тем больше лунок нужно бурить и глубже их делать.
2. Оценка нагрузок На основе данных геологических изысканий и проектной документации здания оцениваются все нагрузки, которые будут воздействовать на фундамент. Важно учитывать как статические, так и динамические нагрузки, включая вес строительных материалов, оборудование и будущую мебель.
3. Разработка проекта После сбора всех данных разрабатывается индивидуальный проект фундамента. В него включаются все необходимые чертежи и схемы, учитывающие особенности грунта и нагрузки. Проект проходит проверку и утверждение специалистами.
Риски использования типового проекта
- Недостаточная адаптация. Типовой проект не учитывает индивидуальные особенности участка, что может привести к проблемам в будущем. Например, на участках с высоким уровнем подземных вод типовой фундамент может быстро разрушиться.
- Повышенные затраты на исправление ошибок. Ошибки, допущенные на этапе проектирования, могут привести к дополнительным затратам на исправление и модернизацию фундамента. Это включает как материальные затраты, так и задержки в строительстве.
- Риск деформации и разрушения. Фундамент, не соответствующий условиям участка, может деформироваться или разрушиться под воздействием нагрузок. Это приведет к повреждению здания и необходимости капитального ремонта.
Выбор между типовым и индивидуальным проектом фундамента очевиден. Индивидуальный проект позволяет учесть все особенности участка и нагрузки, что гарантирует надежность и долговечность фундамента. Геологические изыскания и тщательное планирование помогут избежать проблем в будущем и сэкономить средства на исправление ошибок. Поэтому на начальном этапе строительства важно не экономить на исследованиях и проектировании, чтобы фундамент стал надежной основой для вашего дома.
Зона ответственности грунта

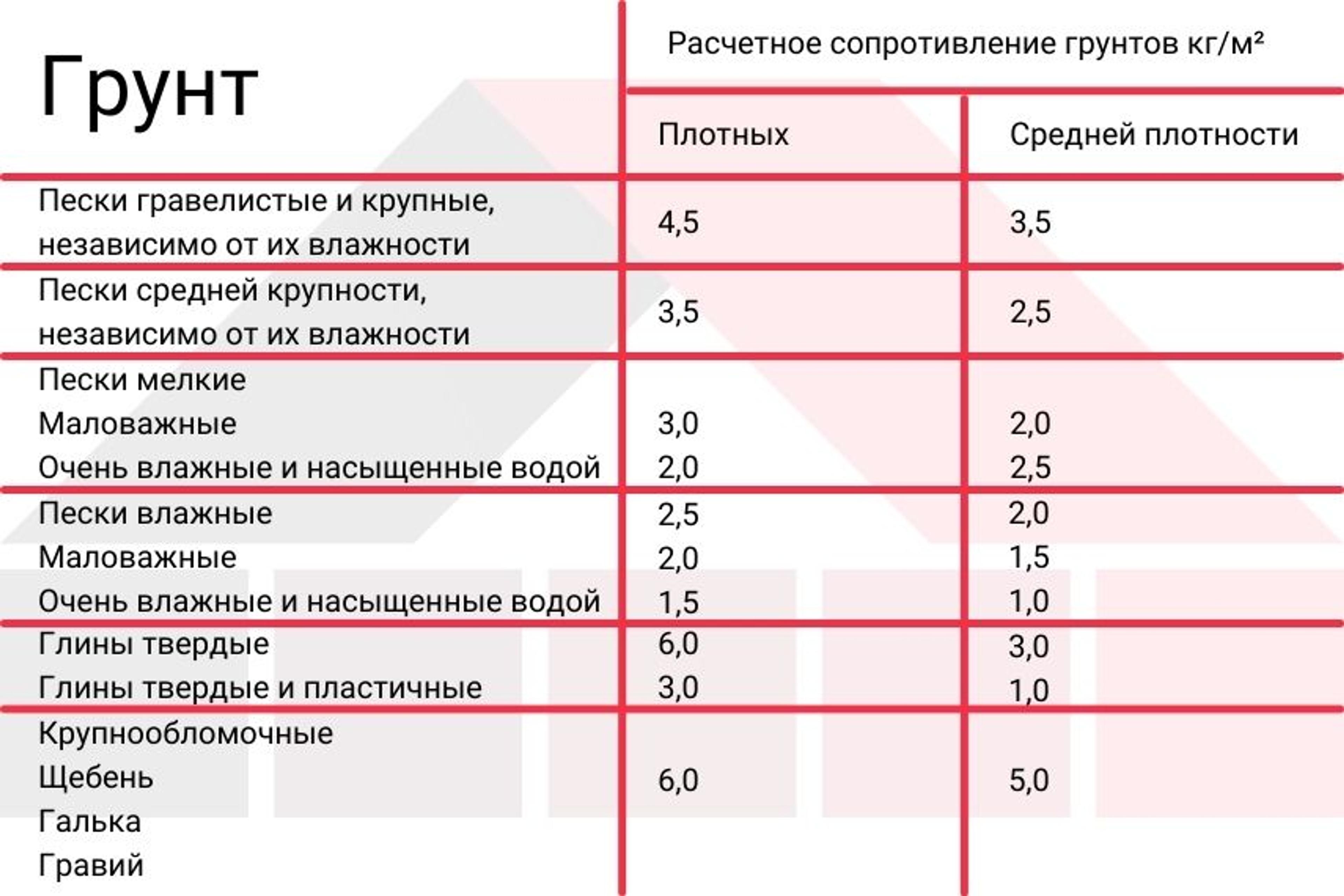

Несущая способность почвы играет ключевую роль в обеспечении устойчивости и долговечности фундамента. Параметры, определяющие пригодность почвы для строительства, зависят от ее структуры и уровня влажности. В зависимости от этих факторов, почва может быть:
- Сухая: менее связная, но стабильная.
- Влажная: более связная и стабильная при оптимальной влажности.
- Переувлажненная: менее связная, склонная к деформации.
- Плывун: крайне нестабильный и опасный тип грунта.
Идеальные характеристики почвы для строительства:
- Прочность: способность выдерживать вес здания.
- Слабая сжимаемость: минимальная деформация под нагрузкой.
- Равномерная сжимаемость: равномерное распределение нагрузки.
- Отсутствие перенасыщенности влагой: снижение риска деформации и пучения.
Виды почвы и их особенности
Скальные грунты: Обладают высокой прочностью и несущей способностью, но требуют сложных и дорогостоящих методов работы.
Осадочные грунты: Оптимальны для строительства, обладают хорошей несущей способностью и стабильностью.
Рыхлые грунты: Песок и глина, требующие особого подхода в строительстве:
- Песок: Сухой песок стабилен и не изменяется в объеме. Влажный песок может стать нестабильным и терять несущие свойства.
- Глина: В сухом состоянии стабильна, но при насыщении водой увеличивается в объеме и становится более связной. При переувлажнении теряет свои несущие свойства.
- Смешанные грунты: Песчано-глинистые смеси могут превращаться в плывуны, теряя несущие характеристики. Однако, многолетние отложения этих грунтов часто используются в строительстве в Московской области и других регионах.
Морозное пучение
Морозное пучение — явление, возникающее в глинистых и суглинистых почвах при замерзании и последующем увеличении объема. Это приводит к вертикальным и горизонтальным перемещениям грунта, что может вызвать значительные повреждения фундамента. Основные причины морозного пучения:
- Наличие воды в почве: Вода в грунте замерзает и увеличивается в объеме, вызывая подъем почвы.
- Низкие температуры: Глубокое промерзание грунта.
Рекомендации по работе с различными типами грунтов
Скальные грунты:
- Использовать специальное оборудование для бурения и дробления.
- Применять прочные и долговечные материалы для фундамента.
Осадочные грунты:
- Проводить детальные геологические изыскания для определения оптимального типа фундамента.
- Использовать фундаменты, способные равномерно распределять нагрузку.
Рыхлые грунты:
- Укреплять грунт перед строительством (например, с помощью дренажа или уплотнения).
- Использовать свайные фундаменты, достигающие прочных слоев грунта.
Правильное понимание и учет характеристик грунта являются основополагающими факторами для успешного проектирования и строительства фундаментов. Это поможет избежать проблем с неравномерной усадкой, трещинами и разрушениями, обеспечивая долговечность и безопасность вашего строения.
Идеальный фундамент для глинистых грунтов
Для глинистых грунтов, которые склонны к капиллярности и содержат большое количество влаги, оптимальным решением является свайный фундамент. Нижняя часть свай должна проходить через глинистые слои и опираться на более глубокие, стабильные слои грунта. Причина заключается в способности глины накапливать и неравномерно распределять влагу, что приводит к изменению объемов при замерзании и оттаивании. Это движение грунта может деформировать фундамент, но свайный фундамент, проходя через глинистые слои, допускает движение грунта по боковым стенкам свай, не затрагивая конструкцию здания.
Некоторые застройщики могут столкнуться с разрушением цоколя из-за морозного пучения. Это происходит, если при проектировании не был учтен зазор между грунтом и атмосферой, позволяющий грунту свободно двигаться. Тяжелые дома могут оказывать давление на фундамент, противодействуя пучению, в то время как легкие постройки не способны справиться с этой задачей.
Проектирование фундаментов зданий на сваях
При проектировании свайных фундаментов учитываются несущие способности различных типов свай, материалов, шагов, сечений и длин. Факторы, влияющие на стойкость к нагрузкам, включают:
- Одиночные сваи
- Свайные поля с линейным или шахматным расположением опор
- Пятна с усилениями
- Конструкции с обвязкой
- Конструкции с ростверком
Важно учитывать марку бетона, класс стали и тип армирования. Процесс проектирования сложен и требует профессиональных навыков и опыта, поэтому рекомендуется доверить его специализированной компании.
Проектирование фундаментов на винтовых сваях
Конструкция винтовых свай
Винтовые сваи состоят из труб с заостренным наконечником и приваренной лопастью с одной стороны и технологическими отверстиями с другой. Стрела экскаватора вставляется в эти отверстия, и вращательные движения закручивают сваю в грунт до отказа. Эта технология позволяет пройти проблемные слои и закрепиться в стабильных, несжимаемых слоях грунта.
Основные преимущества винтовых свай:
- Прохождение через проблемные прослойки грунта.
- Надежное анкерование в твердом слое.
- Гладкие трубы, которые не задерживают влагу.
- Лопасти, препятствующие пучению.
Примерные цены на винтовые сваи
Актуальную стоимость винтов всегда можно узнать в нашем каталоге. Нажмите здесь.
Гидроизоляция и антикоррозийная защита
Внутренняя полость винтовых свай заполняется бетонным раствором, что обеспечивает дополнительную гидроизоляцию, антикоррозийную защиту и увеличивает массу опоры.
Свайные фундаменты, особенно на глинистых и капиллярных грунтах, являются надежным решением благодаря своей способности адаптироваться к подвижкам грунта и морозному пучению. Винтовые сваи обеспечивают дополнительную защиту от коррозии и влаги, что делает их долговечным и эффективным выбором для различных типов строений.

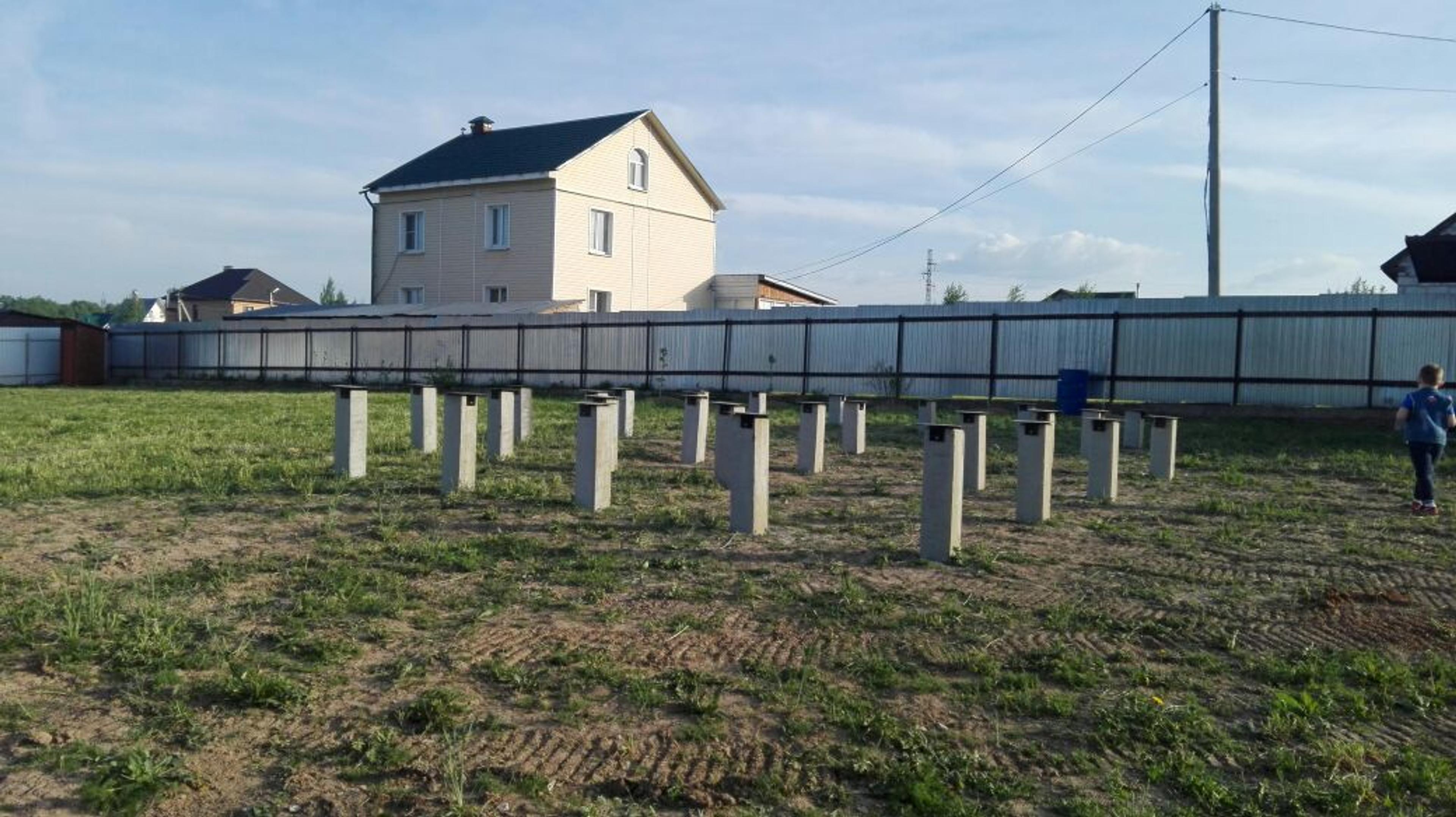

Проектирование фундаментов на забивных железобетонных сваях
Особенности забивных железобетонных свай
Забивные железобетонные сваи являются конструктивными элементами фундамента, визуально напоминающими заостренные бруски с четырьмя боковыми гранями и продолговатым телом. На конце сваи имеется пирамидальное острие. Внутри каждого элемента расположен арматурный каркас, залитый бетонной оболочкой. Забивка таких свай осуществляется с помощью мини-копровых установок до наступления отказа.
Процесс установки включает в себя следующие этапы:
- Подготовка свайного поля: Перенос технического плана участка в реальные полевые размеры, разметка пятна застройки.
- Монтаж: Свая забивается до тех пор, пока не достигнет твердого, несжимаемого грунта.
- Обвязка: После достижения отказа мы переходим к следующей свае, пока не завершим всё поле. На верхние части устанавливаются оголовки. Перед воздвижением самого дома оголовки объединяются обвязкой выбранного типа.
Принцип действия
Забивные железобетонные сваи, аналогично другим видам свай, "ищут" в процессе монтажа несжимаемую опору. Земля при этом остается в своем естественном состоянии, а под воздействием забивания свая стесняет и сжимает грунт вокруг себя, повышая его плотность. Несущие характеристики таких свай достигаются за счет:
- Якорения острия сваи в плотном грунте.
- Силы трения, возникающей между боковыми гранями сваи и окружающим грунтом.
Примеры железобетонных свай и их стоимости:
Нажмите на гиперссылки, чтобы перейти в каталог.
- Свая С30.15-3 (3000х150х150 мм).
- Сваи С40.15-3 (4000х150х150 мм).
- Свая С30.20-3 (3000х200х200 мм).
В каталоге вы найдете более обширный перечень.
Преимущества использования забивных железобетонных свай
- Универсальность: Подходят для любых типов грунта, включая проблемные.
- Легкость нивелирования перепадов высот: Позволяют выравнивать участки с неровным рельефом без лишних затрат.
- Возможность монтажа в любое время года: Не зависят от сезонных и погодных условий.
- Отсутствие строительного мусора: Чистый процесс монтажа.
- Сохранение сада и огорода: Минимальное воздействие на окружающую среду.
- Скорость выполнения работ: Монтаж занимает от 1 до 3 рабочих смен в зависимости от объема.
- Отсутствие усадки: Фундамент готов к дальнейшему строительству сразу после монтажа.
- Экономичность: Существенная экономия по сравнению с другими технологиями.
Процесс проектирования
Проектирование фундаментов на забивных железобетонных сваях проходит несколько стадий:
- Геологические изыскания: Исследование участка для определения ландшафта, характеристик почвенных пластов, уровня подземных вод и их химического состава.
- Анализ документации: Изучение проекта здания, его габаритов и материалов.
- Расчет нагрузок: Определение дополнительных нагрузок от осадков и конструктивных элементов.
- Предварительный подбор: Выбор типа свай, их габаритов и материалов.
- Сопоставление несущей способности: Проверка соответствия несущей способности свай предполагаемым нагрузкам.
- Корректировки и утверждение: Внесение необходимых изменений и утверждение плана.
- Формирование чертежей: Создание подробных чертежей и схем.
- Начало работ: Реализация проекта на строительной площадке.
Итог
Проектирование и монтаж фундаментов на забивных железобетонных сваях, предлагаемые компанией Эндбери, предоставляют множество преимуществ. Они обеспечивают универсальность, экономичность и надежность, а также минимизируют воздействие на окружающую среду и позволяют вести работы в любых условиях.
