Свайный фундамент широко применяется в частном и промышленном строительстве благодаря высокой скорости монтажа и возможности использования на сложных грунтах. Но для объединения опор в более жесткую конструкцию используется обвязка — специальный силовой контур, который связывает все элементы фундамента между собой. Одним из наиболее надежных решений считается обвязка швеллером. Металлический профиль позволяет создать прочное основание, равномерно распределить нагрузку от здания и повысить устойчивость конструкции к деформациям, возникающим при подвижках грунта или сезонных изменениях температуры.
Что такое обвязка швеллером
Обвязка швеллером представляет собой соединение свай или других опор металлическим профилем, закрепленным по периметру и в необходимых внутренних точках фундаментного поля. В результате формируется единая пространственная конструкция, которая выполняет функции ростверка и служит основанием для дальнейшего строительства. Такая технология особенно востребована на участках со сложным рельефом, просадочными и пучинистыми грунтами, где требуется дополнительное усиление свайного основания.
Для чего нужна обвязка
Основная задача обвязки заключается в объединении отдельных свай в единую несущую систему. Благодаря этому нагрузка от здания распределяется равномерно между всеми опорами, а риск деформации фундамента существенно снижается.
Кроме того, обвязка позволяет:
- Выровнять основание под строительство стен;
- Повысить жесткость всей конструкции;
- Предотвратить смещение отдельных свай;
- Исключить перекосы пола и несущих элементов здания;
- Создать надежную опорную площадку для тяжелых стеновых материалов;
- Защитить конструкции от воздействия грунтовой влаги при использовании гидроизоляции.
Где применяется обвязка швеллером
Обвязка металлическим профилем используется как в частном, так и в промышленном строительстве. Наиболее часто она применяется при возведении объектов на винтовых сваях и железобетонных опорах.
Использование швеллера рекомендуется в следующих случаях:
- Строительство на участках с уклоном или сложным рельефом;
- Возведение домов из кирпича, блоков или панелей;
- Строительство двух- и трехэтажных каркасных домов;
- Использование СИП-панелей;
- Сооружение объектов на слабых, просадочных и пучинистых грунтах.
Материалы для обвязки фундамента
Для создания ростверка могут использоваться различные материалы, однако выбор зависит от нагрузок и особенностей проекта.
На практике применяются:
- Швеллер;
- Двутавровая балка;
- Профильная труба;
- Металлический уголок;
- Деревянный брус.
Среди перечисленных вариантов швеллер считается одним из наиболее универсальных решений благодаря сочетанию прочности, стоимости и удобства монтажа.
Способы крепления швеллера
Существует два основных способа фиксации металлического профиля к свайным опорам.
Болтовое соединение
В этом случае крепление выполняется к заранее подготовленным металлическим площадкам или оголовкам. Метод напоминает крепление деревянного бруса и позволяет при необходимости демонтировать отдельные элементы конструкции.
Сварное соединение

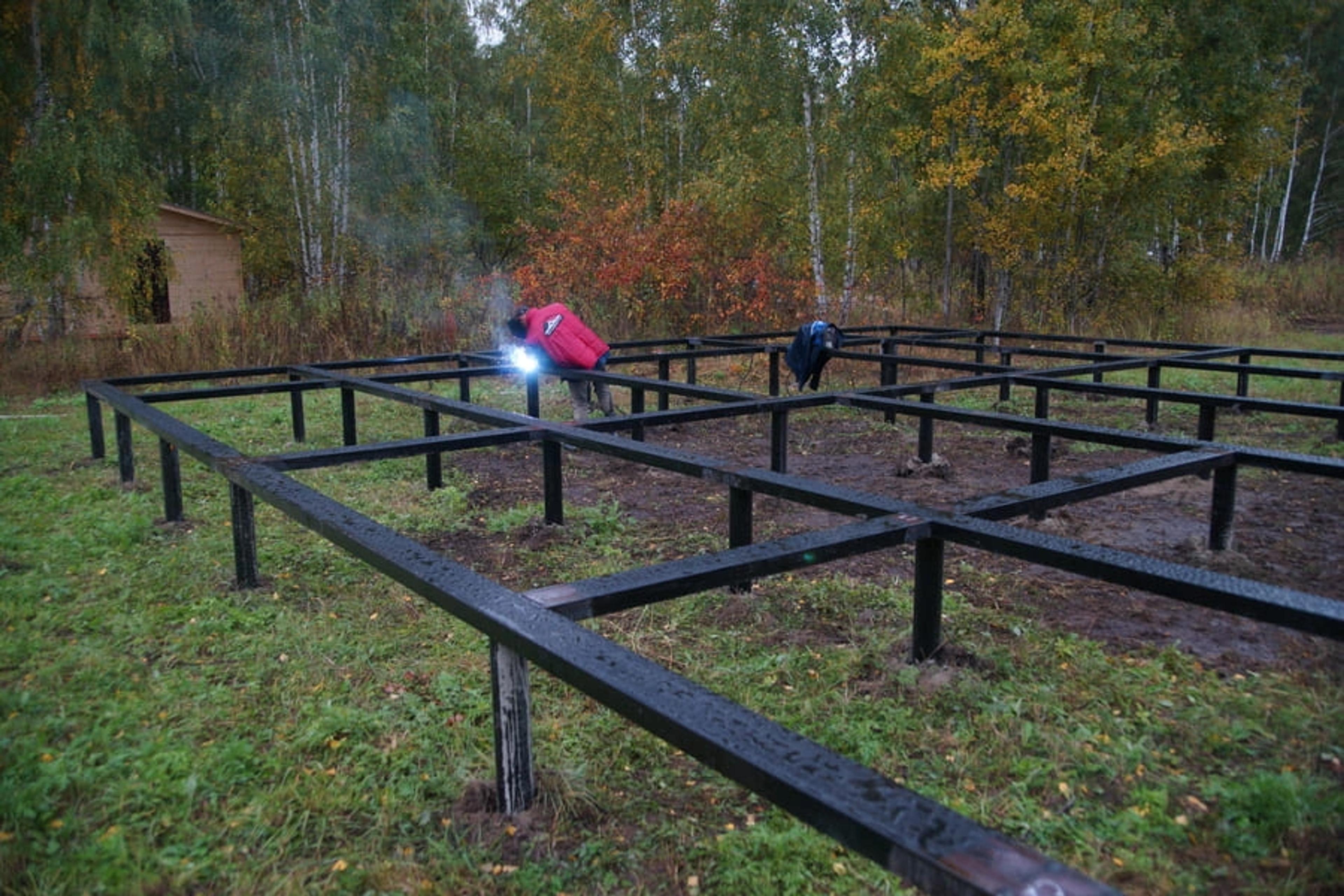

Наиболее распространенный вариант монтажа. Швеллер приваривается непосредственно к сваям или оголовкам, образуя прочное и долговечное соединение. Преимуществами сварного способа являются высокая жесткость конструкции, отсутствие дополнительных крепежных элементов и возможность быстрого монтажа.
Основные методы обвязки швеллером
В зависимости от особенностей проекта применяются различные схемы монтажа.
Обвязка без оголовков

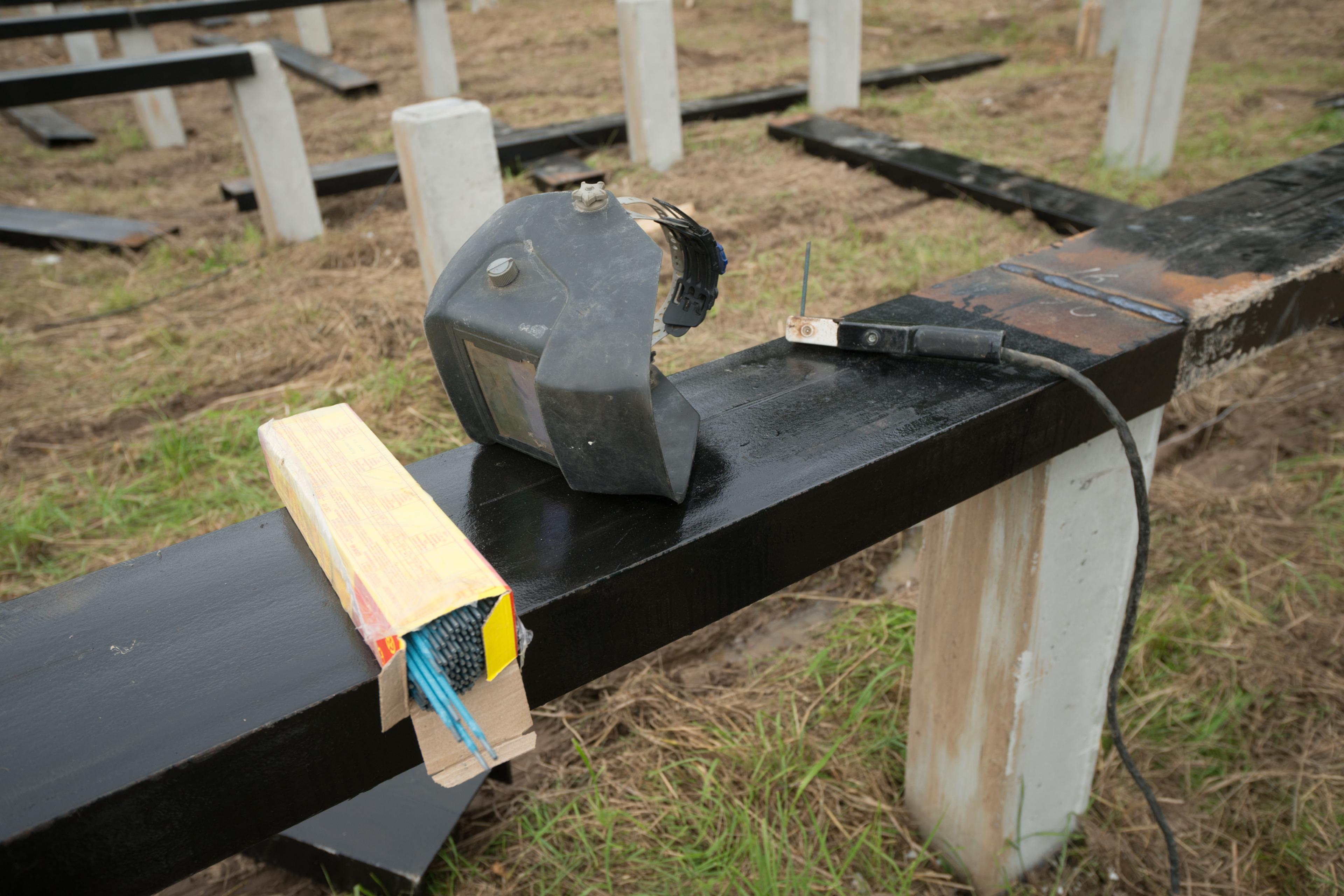

После установки и бетонирования свай швеллер приваривается непосредственно к опорам. Элементы соединяются между собой в единую конструкцию, а при необходимости дополнительно усиливаются поперечными перемычками.
Обвязка по оголовкам
На верхнюю часть каждой сваи устанавливаются специальные оголовки, увеличивающие площадь опирания. Затем к ним крепится швеллер. Такая схема позволяет более равномерно распределять нагрузки и снижает воздействие на стенки свай.
Сдвоенный швеллер
Для объектов с повышенными нагрузками используются два швеллера, соединенные между собой сваркой. В результате получается конструкция, близкая по характеристикам к двутавровой балке и обладающая высокой несущей способностью.
Монтаж ростверка из швеллера
При устройстве металлического ростверка желательно использовать цельные элементы, перекрывающие весь пролет между сваями. Это позволяет уменьшить количество стыков и повысить общую жесткость конструкции.
Выбор размера швеллера зависит от нескольких факторов:
- Диаметра свай;
- Этажности здания;
- Материала стен;
- Расчетной нагрузки на фундамент.
Например, для легких каркасных домов обычно применяются профили меньшего сечения, тогда как для зданий из кирпича или пеноблоков используются более массивные швеллеры. После завершения монтажа все металлические элементы грунтуются и покрываются антикоррозионными составами. Перед возведением стен между ростверком и конструкциями здания обязательно укладывается слой гидроизоляции.
Порядок выполнения работ
Монтаж обвязки швеллером выполняется поэтапно:
- Геодезическое обследование участка и разметка свайного поля;
- Установка свай и выравнивание их по высоте;
- Заполнение внутренних полостей свай бетонной смесью при необходимости;
- Монтаж оголовков или подготовка мест сварки;
- Укладка и фиксация швеллера;
- Усиление конструкции поперечными связями;
- Контроль качества соединений;
- Антикоррозионная обработка металла;
- Устройство гидроизоляционного слоя.
Особое внимание уделяется качеству сварных швов и защите металла от коррозии, поскольку именно эти факторы напрямую влияют на срок службы конструкции.
Преимущества и недостатки обвязки швеллером
Обвязка швеллером считается одним из самых надежных способов усиления свайного фундамента.
К ее преимуществам относятся:
- Высокая прочность и долговечность;
- Равномерное распределение нагрузок;
- Возможность использования на сложных грунтах;
- Высокая скорость монтажа;
- Минимальный объем земляных работ;
- Устойчивость к деформациям и подвижкам грунта.
Недостатков значительно меньше. Основным из них является большой вес металлопроката, из-за чего при строительстве крупных объектов может потребоваться использование подъемной техники. Кроме того, металлические конструкции нуждаются в качественной антикоррозионной защите и периодическом обслуживании.
Дополнительное усиление конструкции
Если сваи возвышаются над уровнем земли более чем на один метр, рекомендуется предусматривать дополнительные элементы жесткости. Это могут быть промежуточные связи, второй пояс ростверка или диагональные раскосы. Для деревянных домов часто используются дополнительные металлические уголки, которые повышают устойчивость конструкции к ветровым нагрузкам и сезонным подвижкам грунта. Также важным условием долговечности является сочетание качественной сварки с болтовыми или клепочными соединениями в ответственных узлах и обязательная обработка металла защитными составами.
Заключение
Обвязка швеллером является одним из наиболее эффективных способов усиления свайного фундамента. Она объединяет отдельные опоры в единую жесткую конструкцию, обеспечивает равномерное распределение нагрузок и создает надежное основание для строительства зданий различного назначения. Грамотно выполненный монтаж, правильно подобранное сечение швеллера и качественная антикоррозионная защита позволяют значительно увеличить срок службы фундамента и обеспечить устойчивость сооружения даже в сложных условиях эксплуатации.
