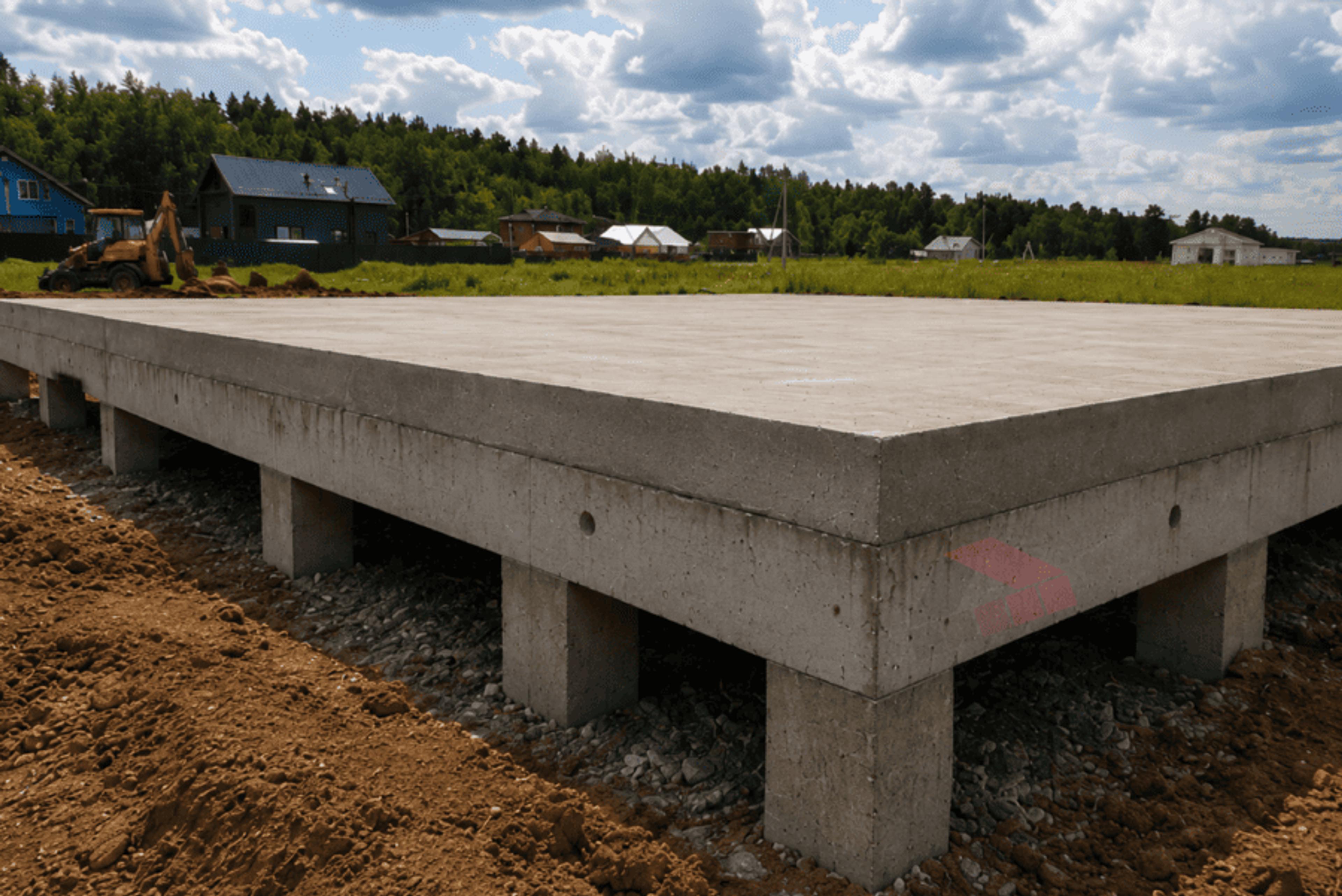

Плита на сваях как фундамент — комбинированное основание, где железобетонная плита работает совместно со свайным полем. Сваи передают нагрузку на более устойчивые слои, а плита распределяет усилия от дома.
Такую схему рассматривают на слабых, влажных, пучинистых и неоднородных грунтах, при высоком УГВ, риске неравномерной осадки и больших нагрузках. Параметры свайно-плитного фундамента определяют по геологии участка и расчёту здания.
Что такое плита на сваях
Свайно-плитный фундамент объединяет в одной системе вертикальные опоры и сплошную железобетонную плиту.
Сваи погружают на глубину, определённую проектом. Они проходят менее устойчивые верхние слои и включают в работу грунты, способные воспринимать расчётную нагрузку. Поверх свай формируют плитную часть основания.
Плита выполняет сразу несколько задач: принимает усилия от стен и перекрытий, связывает фундамент в единую жёсткую конструкцию и перераспределяет нагрузку между отдельными участками.
От обычной монолитной плиты такой фундамент отличается тем, что нагрузка воспринимается не только грунтом непосредственно под подошвой. В работу дополнительно включаются сваи.
От свайного ростверка отличие тоже существенное. Ростверк чаще располагается под линиями несущих стен, тогда как монолитная плита образует сплошное основание под зданием.
Где применяется фундамент плита на сваях
Такую конструкцию обычно рассматривают при неблагоприятном сочетании грунтовых условий и нагрузок.
Основания этого типа применяют:
- на слабых и рыхлых грунтах;
- при неоднородном строении грунтов по площади дома;
- на участках с высоким УГВ;
- при наличии водонасыщенных слоёв;
- на пучинистых грунтах;
- при сезонном переувлажнении территории;
- на рельефе с выраженным перепадом отметок;
- под здания с большой массой;
- при повышенном риске неодинаковой осадки разных частей дома.
При этом ни высокий уровень воды, ни сложный грунт сами по себе не являются автоматическим показанием для СПФ. Иногда расчёт показывает, что задачу можно решить обычной плитой или другим, более простым основанием.
Из чего состоит свайно-плитный фундамент
Состав конструкции зависит от проекта, но в большинстве случаев в неё входят:
- забивные железобетонные сваи;
- гидроизоляционный слой;
- теплоизоляция, если она требуется;
- опалубка;
- арматурный каркас;
- бетонная плита;
- узлы сопряжения свай с монолитной частью.
Важен именно совместный расчёт всех элементов. Нельзя отдельно выбрать количество свай, затем произвольно назначить толщину плиты и считать, что такая схема автоматически будет работать правильно.
Шаг свай, их длина и сечение связаны с характеристиками грунта, весом здания, геометрией плиты и армированием.
Как работает плита на забивных сваях
Сначала нагрузка от здания поступает на монолитную плиту. Она распределяет усилия по своей площади и передаёт их дальше в основание.
Часть нагрузки может восприниматься грунтом непосредственно под плитой, часть — системой свай. Конкретное соотношение зависит от принятой проектной модели.
Забивные опоры особенно полезны там, где верхняя толща недостаточно надёжна. Они проходят её и передают усилия глубже. Благодаря этому уменьшается влияние локально слабых зон под зданием.
Такой принцип помогает снизить риск неравномерной осадки, но только при правильном расположении свай и корректной оценке свойств грунта.
Плюсы плиты на сваях
У свайно-монолитной конструкции есть несколько важных преимуществ:
- возможность строительства при сложных грунтовых условиях;
- высокая расчётная несущая способность;
- распределение усилий по большой площади;
- снижение риска локальных просадок;
- возможность применения на переувлажнённых участках;
- меньшая зависимость от нестабильности верхних слоёв;
- отсутствие необходимости устраивать глубокий котлован, как для некоторых заглублённых оснований;
- возможность применения под тяжёлые капитальные здания.
При правильном проектировании такая схема хорошо работает там, где обычное поверхностное основание оказывается недостаточным.
Минусы и ограничения
У СПФ есть и обратная сторона. Конструкция сложнее технологически и обычно требует больше ресурсов, чем обычный свайный фундамент.
К основным ограничениям относятся:
- необходимость углубленных инженерных изысканий;
- значительный расход арматуры и бетона;
- сложность исправления ошибок после бетонирования;
- необходимость соблюдать технологию заливки и ухода за бетоном;
- более высокая стоимость по сравнению с простыми основаниями.
Такой фундамент не стоит выбирать только ради «запаса прочности». Если более простая схема обеспечивает требуемые характеристики, усложнение конструкции не даёт практической выгоды.
Чем плита на сваях отличается от других фундаментов
| Тип | Когда применяют | Работа на слабом основании | Монтаж | Затраты |
|---|---|---|---|---|
| Плита на сваях | Сложные грунты, большие нагрузки | Хорошая при расчёте | Сложный | Высокие |
| Обычная плита | Более стабильные грунты | Зависит от основания | Средней сложности | Средние/высокие |
| Лента | Плотные и достаточно однородные грунты | Ограниченно | Средней сложности | Зависят от заглубления |
| Свайный ростверк | Слабая верхняя толща | Хорошая | Требует расчёта и техники | Обычно ниже СПФ |
Главное различие заключается не в количестве материалов, а в способе передачи нагрузок.
Забивные сваи под плиту
Для таких фундаментов часто применяют железобетонные сваи. Они имеют армированный ствол и погружаются в грунт специальной установкой.
При проектировании учитывают:
- длину сваи;
- размер сечения;
- расчётную несущую способность;
- количество опор;
- расстояние между ними;
- расположение относительно несущих конструкций.
Свайное поле не всегда представляет собой одинаковую сетку. В местах повышенных нагрузок схема может изменяться.
Забивка производится спецтехникой с контролем положения и глубины погружения опор.
Можно ли делать плиту на винтовых сваях
Винтовые и железобетонные сваи отличаются материалом и способом установки.
ЖБ опоры погружаются ударным методом. Винтовые сваи изготавливаются из стали и входят в грунт за счёт вращения лопасти.
Монолитная плита на винтовых сваях технически возможна, если такой вариант предусмотрен проектом. В лёгком строительстве винтовые опоры используются широко.
Для массивных капитальных домов чаще рассматривают забивные сваи под плиту, поскольку они позволяют воспринимать значительные нагрузки. Но выбирать тип опоры только по массе дома нельзя — необходимо учитывать геологию и расчёт.
Расчёт свайно-плитного фундамента
Расчёт свайно-плитного фундамента начинается с изучения условий площадки.
Для проектирования нужны данные о:
- составе и характеристиках грунтов;
- глубине расположения плотных слоёв;
- уровне подземных вод;
- промерзании;
- рельефе участка;
- массе здания;
- материале стен;
- конструкции перекрытий и кровли;
- площади и толщине плиты;
- количестве, длине и сечении свай;
- армировании;
- параметрах бетона.
Именно геология позволяет понять, на какую глубину целесообразно погружать опоры и какие слои смогут воспринимать нагрузку.
Затем свайное поле и плиту рассматривают как единую конструктивную систему.
Этапы устройства плиты на сваях
Монтаж свайно-плитного фундамента выполняется поэтапно:
- Проводят инженерные изыскания.
- Выполняют расчёт свайного фундамента и проектирование.
- Подготавливают строительную площадку.
- Выносят в натуру оси и точки свай.
- Погружают железобетонные опоры.
- Контролируют отметки и подготавливают оголовки.
- Формируют основание под плиту.
- Устраивают гидроизоляцию.
- При необходимости укладывают теплоизоляцию.
- Собирают опалубку.
- Монтируют арматурный каркас.
- Выполняют соединение свай с плитой по проекту.
- Заливают бетон.
- Уплотняют смесь вибраторами.
- Обеспечивают нормальные условия твердения.
- После набора прочности снимают опалубку и проверяют конструкцию.
Нарушение последовательности может повлиять на качество готового основания.
Гидроизоляция и утепление плиты на сваях
Гидроизоляция нужна для защиты конструкции от воздействия влаги. Её тип и расположение выбирают с учётом УГВ, конструкции пола и условий эксплуатации.
Утепление выполняет другую функцию: уменьшает теплопотери через основание и ограничивает промерзание грунта возле дома.
Толщина теплоизоляции и способ её размещения должны соответствовать проекту.
При этом ни утеплитель, ни гидроизоляция не решают проблему скопления воды на участке. При необходимости отдельно предусматриваются отмостка, поверхностный водоотвод и дренаж.
Требования к бетону и армированию
Характеристики монолитной части задаются расчётом. Проект определяет класс бетона, диаметр арматуры, шаг стержней и зоны дополнительного усиления.
Бетон следует укладывать равномерно, избегая необоснованных длительных перерывов. В противном случае на границе заливок могут появиться холодные швы.
После укладки смесь уплотняют вибрационным оборудованием. Затем плите необходимо создать условия для нормального набора прочности: защитить от быстрого высыхания, перегрева или замерзания.
Стоимость фундамента плита на сваях
Стоимость плиты на сваях зависит от всей конструкции, а не только от площади здания.
На цену влияют:
- число свай;
- их длина и сечение;
- толщина монолитной части;
- объём арматуры;
- количество бетона;
- подготовка основания;
- тепло- и гидроизоляция;
- доставка материалов;
- работа техники;
- возможность подъезда к пятну застройки;
- особенности рельефа;
- удалённость объекта.
Поэтому два дома одинаковой площади могут иметь заметно разную стоимость основания. Если плотный грунт расположен на разной глубине, изменятся параметры свай и объём работ.
Частые ошибки при устройстве плиты на сваях
Наиболее опасные ошибки связаны не с отдельным материалом, а с нарушением общей расчётной схемы.
Чаще всего встречаются:
- строительство без геологических данных;
- выбор длины свай по соседнему участку;
- произвольный шаг опор;
- недостаточная подготовка основания;
- нарушение схемы армирования;
- изменение проектного сопряжения свай с плитой;
- длительные перерывы при заливке;
- отсутствие виброуплотнения;
- неправильный уход за бетоном;
- недостаточная влагозащита;
- отсутствие организованного водоотвода;
- применение чужого типового проекта без проверки.
Увеличивать количество свай или толщину бетона вместо расчёта — тоже ошибка. Избыточная материалоёмкость не гарантирует правильной работы конструкции.
Когда стоит выбрать плиту на сваях
Свайно-плитная схема оправдана, если нужно передать нагрузку через слабый грунт, уменьшить влияние неоднородного основания или обеспечить работу тяжёлого здания в сложных условиях.
| СПФ | Другое основание |
|---|---|
| Слабый верхний слой | Плотный однородный грунт |
| Риск неравномерных осадок | Простые условия участка |
| Большая масса здания | Лёгкий объект |
| Требуется глубокое опирание | Достаточно поверхностного основания |
| Простая схема не проходит по расчёту | Более простой фундамент соответствует расчёту |
Когда такой фундамент может быть избыточным
На хорошем сухом грунте под лёгкой постройкой свайно-плитная конструкция может не иметь экономического смысла.
Если расчёт показывает, что обычная плита, лента или свайный ростверк обеспечивают необходимые характеристики, усложнять основание не требуется.
Рациональный фундамент — это не самый массивный вариант, а конструкция, которая соответствует реальным условиям участка и нагрузкам.
Краткий вывод
Плита на сваях — фундамент, объединяющий монолитную плиту и свайное поле. Свайно-плитный фундамент применяют прежде всего при слабых или неоднородных грунтах, значительных нагрузках и риске неравномерных деформаций. Забивные сваи позволяют включить в работу более глубокие слои, а плита перераспределяет усилия от здания. Конструкцию необходимо рассчитывать по данным конкретного участка. Если сложных условий нет, более простой тип основания может оказаться рациональнее.
Frequently Asked Questions
Это основание, в котором монолитная железобетонная плита объединена со свайным полем. Плита распределяет нагрузку от дома, а сваи позволяют передавать её на расположенные глубже слои грунта.
Его рассматривают при слабом или неоднородном основании, высоких нагрузках, повышенном УГВ и риске неравномерной осадки. Окончательный выбор делается после изысканий и расчёта.
Обычная плита взаимодействует преимущественно с грунтом под своей подошвой. У свайно-плитного основания дополнительную часть нагрузки воспринимают глубокие опоры.
Он применяется на слабых, рыхлых, переувлажнённых, пучинистых и неоднородных грунтах, если такая конструкция подтверждена расчётом.
Да, если такое решение предусмотрено проектом. Для тяжёлых капитальных зданий чаще используют железобетонные забивные сваи, но окончательный выбор зависит от геологии и нагрузок.
