Свайный фундамент применяют там, где нагрузку от здания нужно передать на более плотные слои грунта. Это особенно актуально на участках со слабым верхним слоем, высоким уровнем грунтовых вод, перепадами высот и другими сложными условиями. Сваи используют под частные дома, бани, пристройки, хозяйственные здания, ангары и более крупные сооружения.
Один из основных параметров такого фундамента — несущая способность сваи. Она показывает, какую нагрузку способна воспринимать одна опора без недопустимой осадки, смещения или потери устойчивости.
При этом нельзя определить допустимую нагрузку только по диаметру или сечению изделия. На результат влияют сразу несколько факторов:
- тип и плотность грунта;
- глубина погружения;
- наличие плотного несущего слоя;
- размеры и конструкция сваи;
- материал изготовления;
- способ установки;
- уровень грунтовых вод;
- расчетные нагрузки от будущего здания;
- расположение свай в фундаментном поле.
Одна и та же свая на разных участках может работать совершенно по-разному. Поэтому при проектировании фундамента необходимо учитывать не только характеристики самой опоры, но и реальные грунтовые условия.
Виды опор
Выбор свай начинается с понимания того, какое сооружение планируется строить и какие грунты находятся на участке. Опоры отличаются материалом, геометрией и способом погружения.
Для малоэтажного строительства чаще всего применяют забивные железобетонные и винтовые металлические сваи. У каждого решения есть свои особенности.
Забивные сваи
Забивная свая представляет собой готовое железобетонное изделие, которое погружают в грунт ударным способом. Для этого используют копровую установку с гидравлическим молотом.
Во время забивки грунт вокруг ствола уплотняется. Часть нагрузки передается через нижний конец сваи на плотный слой, а часть воспринимается за счет сопротивления грунта вдоль боковой поверхности. Конкретная схема работы зависит от геологии участка и глубины погружения.
Для частного строительства обычно используют компактные железобетонные сваи, которые можно устанавливать малогабаритной техникой. Это позволяет работать даже на сравнительно небольших участках.
Несущая способность забивной сваи зависит прежде всего от ее сечения, длины, прочности бетона, армирования и грунтов, в которые она погружена. Важна и фактическая глубина забивки. Если свая не дошла до расчетной отметки или плотного слоя, характеристики готового основания могут отличаться от проектных.
Забивные железобетонные опоры хорошо подходят для участков со слабыми, влажными и неоднородными грунтами. Но окончательное решение принимают после оценки конкретных условий строительства.

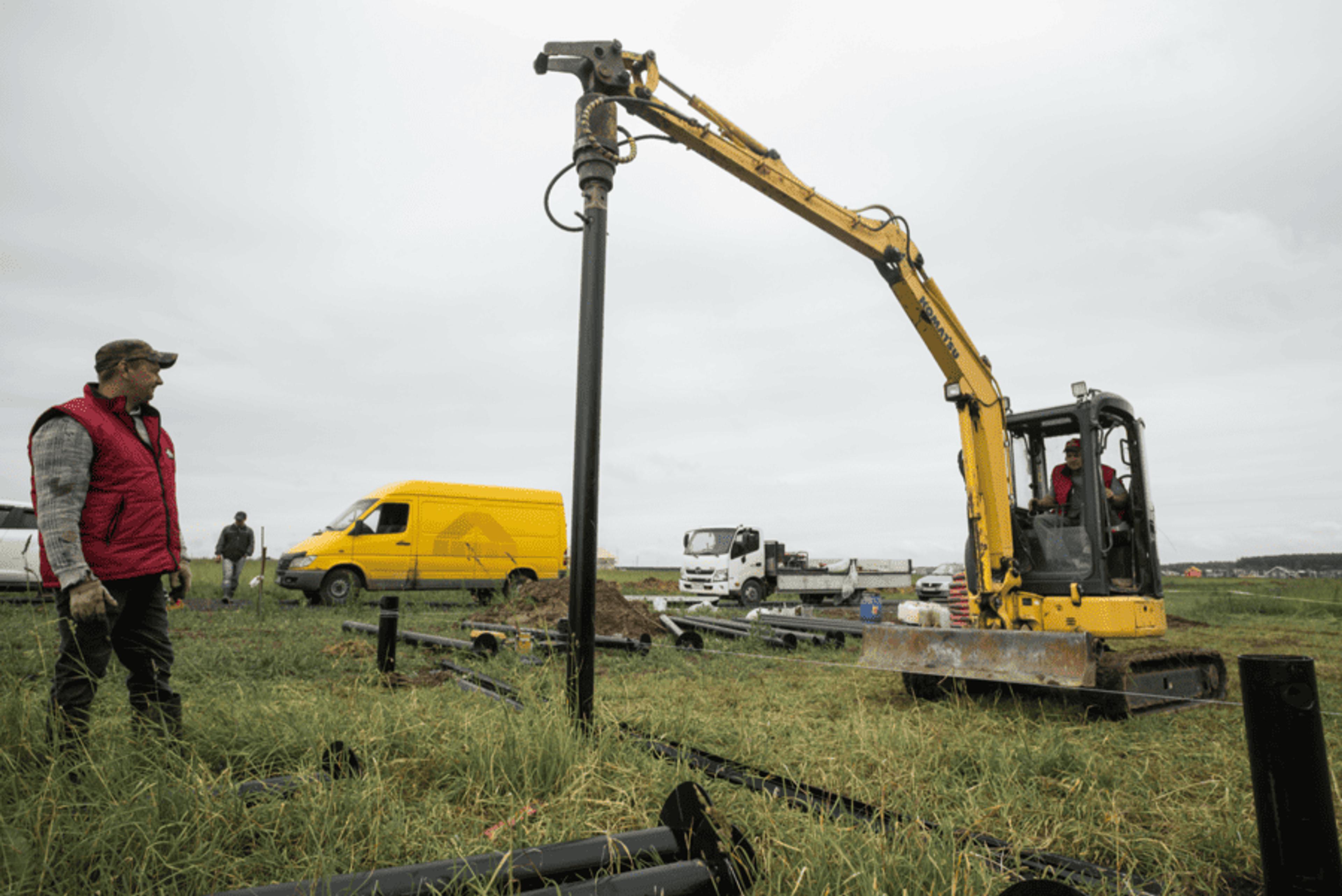

Винтовые сваи
Винтовая свая — это стальная труба с лопастью в нижней части. При монтаже ее не забивают, а вкручивают в грунт. Лопасть одновременно помогает заглублению и участвует в передаче нагрузки на грунтовое основание.
Такие сваи часто применяют под каркасные дома, террасы, бани, хозяйственные постройки и другие сравнительно легкие сооружения. Они удобны на участках с уклоном, ограниченным доступом и высоким уровнем грунтовых вод.
Основная задача при монтаже — заглубить лопасть в слой грунта, способный воспринимать расчетную нагрузку. Поэтому длину сваи нельзя выбирать только по принципу «чем длиннее, тем лучше». Нужно понимать строение грунта на участке.
На несущую способность винтовой сваи влияют:
- диаметр ствола;
- диаметр и форма лопасти;
- толщина стенки металла;
- глубина установки;
- характеристики грунта;
- качество сварных соединений;
- защита металла от коррозии;
- соблюдение технологии монтажа.
Для основных точек фундамента предпочтителен механизированный монтаж. Техника позволяет контролировать вертикальность и передавать необходимый крутящий момент. В труднодоступных местах могут использоваться переносные установки.
Материал изготовления
Материал напрямую влияет на прочность, срок эксплуатации и область применения свай.
Для забивных фундаментов широко используют железобетон. Внутри такой сваи находится армирующий каркас, который воспринимает нагрузки совместно с бетоном. Железобетонные изделия устойчивы к значительным вертикальным нагрузкам и подходят как для малоэтажного, так и для промышленного строительства.
Винтовые сваи изготавливают из стали. Для них особенно важны толщина стенки, качество металла и защита поверхности от коррозии. После установки внутреннюю полость ствола обычно заполняют бетонной смесью. Это снижает риск внутренней коррозии и увеличивает жесткость конструкции.
Деревянные сваи сегодня используются значительно реже. Их применение ограничено условиями эксплуатации и требованиями к долговечности, поэтому в современном частном строительстве чаще выбирают железобетонные или металлические опоры.
Несущая способность винтовых свай
Винтовые сваи позволяют устраивать фундамент без большого объема земляных и бетонных работ. Их используют на участках со сложным рельефом, влажными грунтами и ограниченным подъездом техники. Монтаж можно выполнять в разные сезоны, в том числе зимой, если условия позволяют нормально заглубить сваю до расчетной отметки.
Монтаж и преимущества
Винтовые сваи можно устанавливать механизированным способом или ручным. Для фундаментов домов предпочтительно использовать технику, которая позволяет выдерживать вертикальность и контролировать процесс погружения.
Сваю вкручивают без предварительного выемки большого объема грунта. После достижения проектной глубины ствол обрезают по необходимой отметке, устанавливают оголовок и выполняют дальнейшую обвязку фундамента.
Внутреннюю полость металлической трубы заполняют бетонной смесью. Такое заполнение не превращает сваю в железобетонную, но помогает защитить внутреннюю поверхность от контакта с воздухом и влагой и повышает жесткость ствола.
Одно из преимуществ технологии — небольшой объем подготовительных работ. Нет необходимости устраивать сплошной котлован или ждать набора прочности массивной бетонной ленты.
Но скорость установки не отменяет требований к расчету. Даже правильно смонтированная свая не сможет воспринимать необходимую нагрузку, если ее параметры изначально подобраны неверно.
Подготовка и исследования
До монтажа необходимо понять, какие грунты находятся под будущим зданием и на какой глубине расположен слой, способный воспринимать нагрузку.
Также учитывают:
- размеры и этажность здания;
- материал стен и перекрытий;
- конструкцию кровли;
- снеговые и эксплуатационные нагрузки;
- предполагаемую схему ростверка или обвязки;
- расположение несущих стен;
- рельеф участка;
- наличие подземных коммуникаций.
После этого определяют тип, диаметр, длину и количество свай.
Винтовой фундамент имеет несколько практических преимуществ:
- небольшой объем земляных работ;
- возможность установки на участке с перепадами высот;
- сравнительно быстрый монтаж;
- отсутствие необходимости ждать несколько недель после установки свай;
- возможность работы в местах, где крупной строительной технике сложно развернуться;
- удобство при устройстве пристроек и отдельных конструкций рядом с существующими зданиями.
При этом каждый объект требует отдельной оценки. Универсальной свайной схемы, одинаково подходящей для всех домов, нет.
Долговечность и экономичность
Срок службы винтового фундамента зависит не только от толщины металла. Значение имеют качество стали, сварных швов, защитного покрытия, свойства грунта и правильность монтажа.
Особого внимания требуют участки с агрессивной грунтовой средой и высоким уровнем влажности. В таких условиях защита металла от коррозии становится одним из ключевых факторов долговечности.
Экономическая выгода винтовых свай тоже зависит от объекта. Для легкого дома, террасы или сооружения на участке со сложным рельефом такой фундамент может заметно сократить количество бетонных и земляных работ.
Но сравнивать стоимость необходимо по готовому фундаменту: с доставкой, монтажом, оголовками, обвязкой и всеми необходимыми дополнительными работами.
Широкое применение
Сфера применения винтовых свай не ограничивается частными домами.
На них устанавливают:
- бани и хозяйственные постройки;
- беседки и террасы;
- модульные здания;
- навесы;
- заборы;
- пирсы и причалы;
- рекламные конструкции;
- отдельные инженерные сооружения;
- небольшие ангары и павильоны.
В каждом случае параметры свай выбирают под фактическую нагрузку. Опора под легкий забор и свая в фундаменте жилого дома работают в совершенно разных условиях, поэтому переносить характеристики одного решения на другое нельзя.
Итог простой: несущая способность винтовой сваи определяется не только самой сваей, но и грунтом, в котором она работает. Надежность фундамента начинается с правильного подбора конструкции и соблюдения технологии монтажа.
Несущая способность забивных свай
Забивные железобетонные сваи десятилетиями применяются в промышленном, гражданском и частном строительстве. Раньше такая технология в основном ассоциировалась с крупными объектами, поскольку для монтажа длинных свай требовались тяжелые копровые установки.
С появлением компактной сваебойной техники забивные фундаменты стали активно применять и при строительстве частных домов. Для малоэтажных объектов используются сваи меньшего сечения и длины, которые можно устанавливать на обычном загородном участке.
Несущая способность забивных свай определяется расчетом. Большую роль играет грунт: именно его сопротивление вместе с параметрами самой сваи определяет, какую нагрузку сможет воспринимать фундамент.
Особенности монтажа
Современные железобетонные сваи для частного строительства можно забивать компактной самоходной техникой. Это позволяет работать там, где применение полноценного промышленного копра было бы затруднено.
Например, Эндбери использует в малоэтажном строительстве железобетонные сваи сечением от 150×150 до 400×400 мм длиной от 3 до 9 метров. Конкретный размер выбирается под объект и условия участка.
Во время забивки гидравлический молот последовательно передает удары на верхнюю часть сваи. Опора погружается в грунт, одновременно уплотняя его вокруг себя.
Важным показателем в процессе работ становится сопротивление погружению. По мере достижения более плотных слоев грунта свая начинает уходить от удара все меньше. Однако оценка результатов монтажа должна выполняться специалистами и не заменяет предварительный расчет основания.
Преимущества забивных свай
Железобетонные сваи способны воспринимать значительные нагрузки и не требуют длительного ожидания после монтажа. После завершения свайного поля можно переходить к устройству обвязки или ростверка в соответствии с проектом.
Среди преимуществ технологии:
- высокая прочность готового изделия;
- заводское изготовление;
- возможность прохождения слабых верхних слоев грунта;
- уплотнение грунта при забивке;
- небольшой объем земляных работ;
- высокая скорость устройства свайного поля;
- возможность строительства на участках с высоким уровнем грунтовых вод.
При этом важно правильно определить шаг свай и места их установки. Опоры должны располагаться под несущими стенами, углами здания и другими участками концентрации нагрузки.
Простое увеличение количества свай без расчета не всегда делает фундамент надежнее. Слишком частое расположение также меняет взаимодействие основания с грунтом. Поэтому свайное поле должно рассматриваться как единая конструкция.
Конструкция и материалы
Забивная железобетонная свая состоит из бетона и арматурного каркаса. Армирование позволяет изделию воспринимать нагрузки во время транспортировки, подъема, забивки и дальнейшей эксплуатации. Большое значение имеет класс бетона, качество арматуры, защитный слой и соблюдение заводской технологии производства. Для свай Эндбери используется бетон класса B30 с повышенной морозостойкостью и защитой от влаги и арматурные прутья толщиной 10 мм.
Особенно важно качество оголовка и нижней части изделия. При ударном монтаже на сваю действуют значительные динамические нагрузки. Нарушение технологии производства может привести к появлению трещин, сколов и другим повреждениям.
Поэтому при выборе свай необходимо смотреть не только на цену изделия, но и на его происхождение и документацию производителя.
Сертификация и качество
Железобетонные сваи должны соответствовать требованиям действующих нормативных документов. Для продукции необходимо иметь документы, подтверждающие ее характеристики и качество.
Забивные сваи Эндбери выпускаются с учетом требований ГОСТ 19804 и нормативов, применяемых к свайным конструкциям.
Но даже качественная заводская свая сама по себе еще не гарантирует надежный фундамент. Не менее важны доставка без повреждений, правильное складирование, соблюдение схемы свайного поля и технология погружения. Именно совокупность этих факторов определяет результат.
При расчете учитываются нагрузки от здания и характеристики грунтов. На сложных объектах используются данные инженерно-геологических исследований. Это позволяет определить необходимое количество опор, их длину, сечение и глубину погружения.
Услуги компании Эндбери
Эндбери занимается производством и монтажом забивных железобетонных и винтовых свай. Компания работает со свайными фундаментами с 2005 года, а собственное производство позволяет контролировать характеристики изделий до их отправки на объект.
Для частного строительства используются компактные сваебойные установки, поэтому монтаж возможен на большинстве загородных участков без привлечения крупногабаритного промышленного копра.
Специалисты подбирают тип и параметры свай с учетом будущего сооружения и условий участка, выполняют разметку свайного поля и монтаж. При необходимости можно заранее проконсультироваться по выбору между железобетонными и винтовыми опорами.
Главное правило при устройстве свайного фундамента простое: ориентироваться нужно не на условную «прочность одной сваи», указанную без привязки к объекту, а на расчет всей системы. Несущая способность зависит от конструкции опоры, грунта, глубины погружения и фактической нагрузки от здания.
Если нужен расчет и монтаж свайного фундамента, в Эндбери можно подобрать подходящее решение под конкретный участок и получить сваи с установкой от одного подрядчика.
