Как происходит разметка фундамента?

После завершения подготовительного цикла работ — разработки проектной документации, выполнения инженерно-геологических исследований и других обязательных этапов — застройщики приступают к возведению объекта. Первым шагом становится формирование опорного поля. Чтобы точно определить его размеры, форму и расположение, на территории строительной площадки проводят разметку фундамента.

Эта процедура гарантирует, что дом будет установлен строго в нужной точке и полностью соответствовать проектным чертежам по габаритам и конфигурации. Разметка избавляет от риска ошибок в позиционировании и помогает избежать перекосов при строительстве.

Разметка фундамента: важность этапа

Разметка фундамента — это не просто формальность, а важный стартовый этап строительства. Многие считают его частью подготовительных работ, но на деле это уже полноценное начало возведения будущего дома. Значение этой процедуры трудно переоценить: без четких меток на строительной площадке возрастает риск ошибок в расположении здания.

Если рельеф участка ровный, справиться с разметкой сможет любой, кто дружит с геометрией и отличает квадрат от прямоугольника. В помощь пригодятся знания со школьных уроков математики.

Перед началом важно полностью очистить территорию от мусора, сорняков, крупных корней, остатков старого фундамента, а также проверить, не мешают ли работе низкие ветки или провода.

Методика разметки зависит от типа основания. Для ленточного и плитного фундамента сверхвысокая точность не столь критична, так как окончательные контуры задаст опалубка. А вот при установке свайного или столбчатого основания требуются особая точность и аккуратность: сваи и столбы размещаются не сплошной линией, а в строго определенных точках.

Преимущества точной разметки

При несоблюдении правил разметки легко столкнуться с серьезными проблемами, особенно если участок имеет уклон или перепады высот. Начальный этап строительства требует максимальной внимательности и ответственности. Работу по устройству фундамента лучше доверить опытным специалистам — это позволит избежать ошибок в расположении основания и появления перекосов.

Грамотный подход на этапе проектировки обеспечит в будущем:

Корректную установку стен и точное расположение обвязки вдоль опорной линии;
Верный подсчет количества стройматериалов и сохранение соответствия проектным чертежам;
Исключение неожиданных проблем, перерасхода ресурсов и любых отклонений от проектной документации.

Инструменты для разметки

Для разметки фундамента, помимо плана свайного поля, понадобятся:

Рулетка (желательно длиной, равной самой протяженной стороне постройки);
Отвес;
Колышки (идеально подходит арматура);
Угольник строителя;
Бечевка (веревка, шнур);
Зажимы или скотч для закрепления натянутых отрезков;

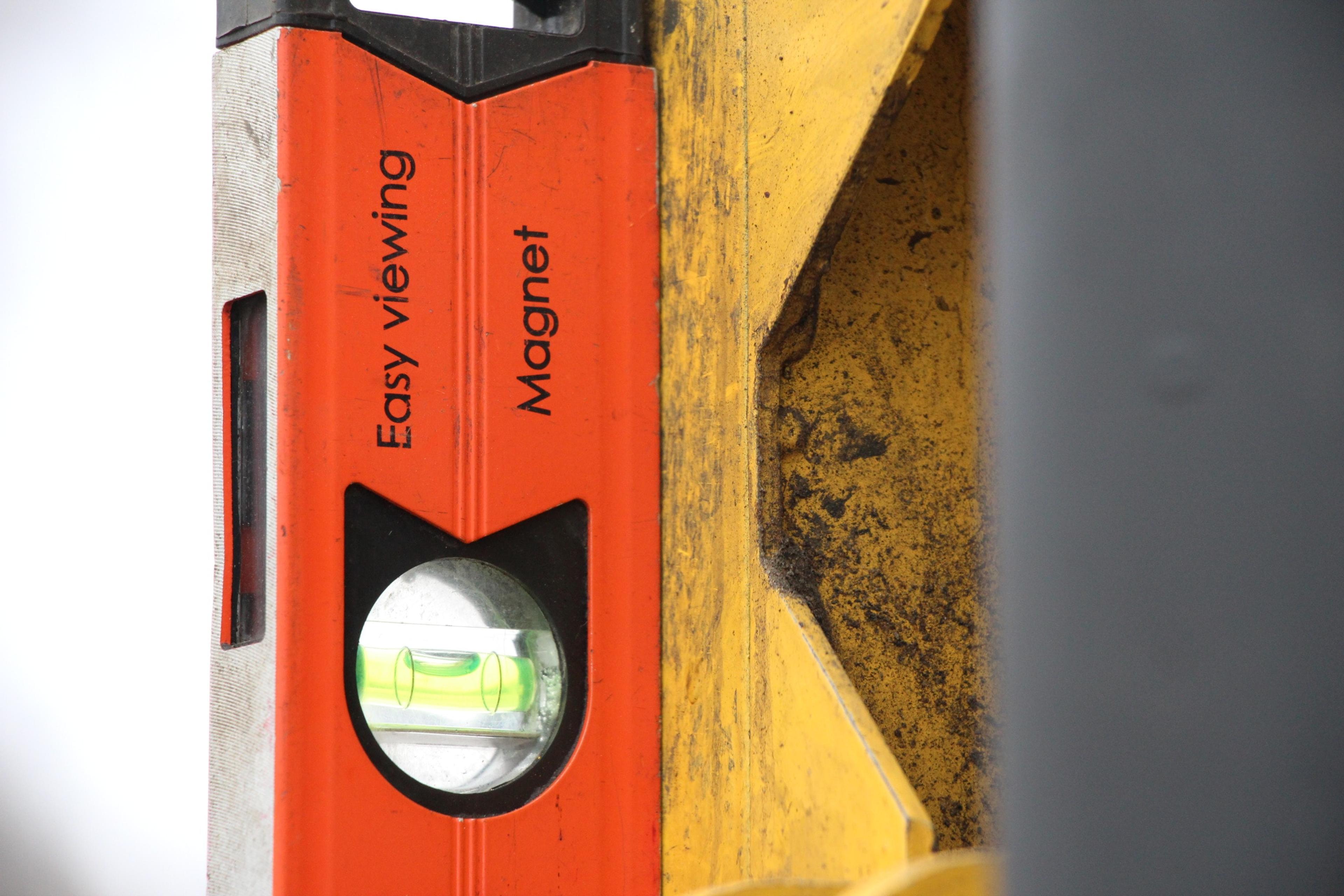

Уровень (лазерный или обычный);
Ножницы;
Молоток;
Калькулятор;
Нивелир (желательно).

Процесс разметки

Основные шаги разметки включают в себя:

Перенос контуров проектного пятна на участок: разметьте контуры застройки на земле.
Обозначение угловых точек: определите и пометьте углы будущего строения.
Соблюдение масштабного соответствия боковых сторон: убедитесь, что боковые стороны соответствуют проектным чертежам.
Выдерживание шага между опорными элементами: следуйте проектным данным для точного размещения опор.

Разметка фундамента: подготовительный этап

Перед началом разметки фундамента важно подготовить участок: очистите его от строительного мусора, срежьте высокую траву. Если на территории есть ямы или бугры, выровняйте поверхность (при возведении свайного фундамента выравнивать территорию нет необходимости).

Площадка уже ровная? Тогда позаботьтесь об удобном подъезде для крупногабаритной техники. В дождливую погоду насыпьте на дорогу слой гравия, чтобы избежать проблем с заездом. Определите место для хранения стройматериалов, а при возможности огородите его забором — так вы защитите материалы от посторонних. После этого можно переходить к разметке.

Подробно о подготовке участка к монтажу фундамента на сваях рассказываем в видео:

Основные принципы разметки фундамента

Независимо от выбранного способа разметки фундамента, процесс всегда начинается с определения базовой точки — ориентира, задающего направление самой длинной стены будущего здания. Именно от этого угла выполняют все последующие измерения и наносят отметки. Поэтому крайне важно правильно рассчитать его расположение относительно соседних построек, ограждений, подъездных дорог и других близлежащих объектов.

Для обозначения точек разметки используются арматурные прутья, которые выступают из земли примерно на полметра. Рассмотрим несколько популярных способов разметки.

Способ 1: Разметка фундамента по теореме Пифагора (золотой треугольник)

Чтобы получить идеальный прямой угол и точную геометрию будущего основания, действуем по следующему алгоритму:

Определяем положение самой длинной стены будущего строения — этот отрезок станет первым катетом.
По теореме 3:4:5 отмеряем размеры: на первой бечевке откладываем 4 метра, на второй — 3 метра.
Натягиваем вторую бечевку, стараясь сделать её максимально перпендикулярной к первой, и скрепляем их (можно использовать скотч или скобы).
Отмеряем гипотенузу в 5 метров. Если точка трёхметрового катета не совпадает с концом новой линии, корректируем натяжение до точного совпадения.
Получив прямоугольный треугольник с углом 90 градусов, ставим отметки на двух исходных бечевках в соответствии с размерами фундамента (например, 8 и 9 метров).
Натягиваем третью бечевку от первой линии перпендикулярно, а четвёртую — от второй.
Совмещаем точки пересечения, проверяем длины противоположных сторон — при равенстве получаем точный четырехугольник.

Способ 2: Разметка "Паутина"

Данный метод подойдёт любому и позволит создать точный прямоугольник с углами по 90 градусов. Для работы потребуется шнур, длина которого равна периметру будущей постройки.

Отмерьте и нарежьте бечевку по длине сторон фундамента, а также подготовьте два куска для диагоналей.
Соедините все части шнура между собой.
Начните с первой стороны: натяните первый отрезок и зафиксируйте его в грунте арматурными колышками.
Убедитесь, что колышки надёжно закреплены — при смещении вся геометрия будет нарушена.
Повторите процедуру с остальными тремя сторонами.
Натяните диагональные шнуры между противоположными углами.
Проверьте, что диагонали равны — это подтверждает правильность формы.

В результате получится точный прямоугольник с прямыми углами, полностью готовый к дальнейшей разметке и установке опалубки.

Способ 3: Пересекающиеся кривые

От заданной базовой отметки начинают прокладывать одну из стен фундамента.
Чтобы смежная стена располагалась строго перпендикулярно, выполняют следующие шаги:

От исходной отметки в обе стороны откладывают равные расстояния.
В этих точках ставят метки — они станут центрами окружностей.
Из центров проводят дуги, которые пересекаются и образуют ориентиры.
По этим ориентирам к вершине угла проводят линию, формируя перпендикуляр.

Правильная разметка фундамента — залог успешного строительства. Независимо от выбранного способа, точность и внимательность при разметке помогут избежать множества проблем в дальнейшем строительстве. Следуйте инструкциям и используйте необходимые инструменты для обеспечения качественной и надежной основы вашего дома.

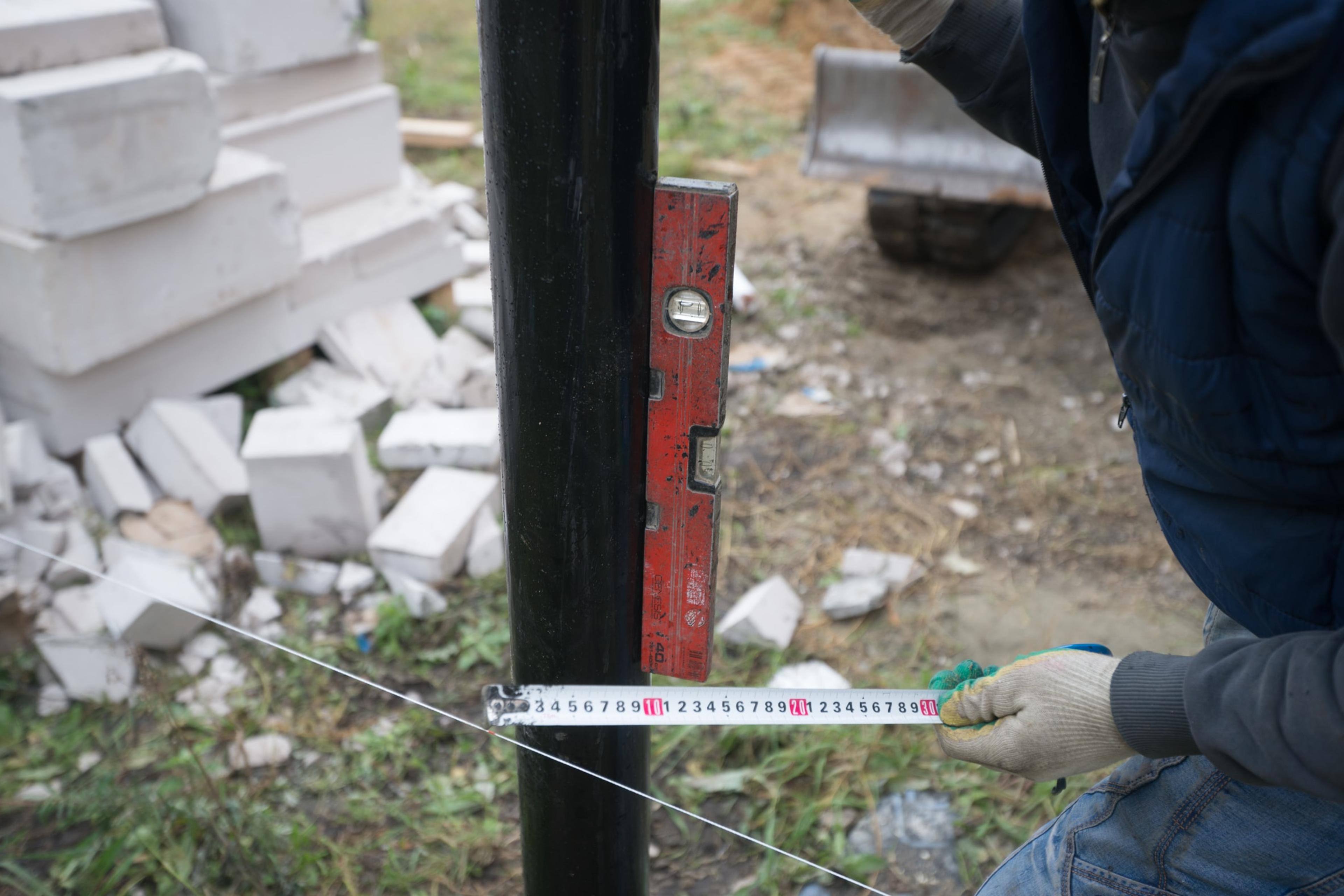

Разметка свайного фундамента

На участках со слабым грунтом оптимальным решением становится фундамент на железобетонных или винтовых сваях. Опоры проходят через нестабильные слои почвы и упираются в плотный, несущий слой. Расположение свай может быть организовано несколькими способами:

Кустовое — сваи устанавливаются компактно, точечно, чтобы выдерживать нагрузку в определенных местах, например под колоннами, печами или дымовыми трубами.
Полосовое — сваи располагаются в линию, формируя поддержку для вытянутых сооружений, таких как мосты или набережные.
Полевое — самый популярный вариант для частных домов, коттеджей и других зданий: сваи размещают с выдержанным шагом по всей площади, под несущими стенами и по периметру.

Как уже упоминалось, такие фундаменты требуют предельной точности при разметке на местности, поскольку каждая свая несет определенную нагрузку. Любое смещение или перекос могут негативно повлиять на устойчивость здания.

Виды свайных опор

Свайные фундаменты подразделяются на три основные категории:

Буронабивные сваи

Их возводят путем бурения скважин, установки арматурного каркаса и заливки бетоном. Существуют также варианты без армирования. Фундамент такого типа можно выполнить самостоятельно, именно это считается единственным преимуществом метода.

Забивные железобетонные сваи

Это массивные железобетонные конструкции с внутренним армированием и заостренным наконечником. Монтаж осуществляется методом забивания с помощью специализированной техники, например, копровых установок. Такой тип фундамента применяется преимущественно под тяжёлые сооружения любого типа.

Винтовые сваи

Универсальный вариант для большинства типов грунта, кроме каменистого. Металлические сваи с винтовым наконечником вкручиваются в землю до необходимой глубины. Установка винтового фундамента возможна с помощью экскаватора с гидровращателем, гидравлического сваекрута или вручную кабестаном. Последний способ не всегда гарантирует достижение несущего слоя, что критично для прочности конструкции.

В каталог

Разметка плитного фундамента

Плитный фундамент — дорогостоящий тип основания, который выбирают для тяжёлых грунтов, чтобы обеспечить максимальную устойчивость и надёжность строения. Бетонная плита отливается монолитом по размерам дома, иногда с небольшим запасом. Под смесью устраивается подушка, которая снижает подвижки и повышает долговечность конструкции.

Существует два вида плитного основания:

Мелкозаглубленный. Устанавливается практически на поверхности земли, что делает невозможным обустройство подвального этажа.
Заглубленный. Возводится в заранее вырытом котловане по контуру дома или с небольшим запасом. Такой способ позволяет создать подвальное помещение.

Разметка под плитный фундамент выполняется теми же методами, что описаны в начале статьи. Для домов сложной формы специалисты сначала формируют прямоугольник, ограничивая границы колышками и бечевкой. После того как углы будут точно равны 90 градусам, можно натянуть дополнительные линии по габаритам постройки. Соблюдение технологии обеспечивает корректность разметки, а при самостоятельной работе важно строго следовать инструкциям.

Особенности разметки под ленточный фундамент

Ленточный фундамент представляет собой непрерывные полосы, укладываемые в заранее вырытые траншеи. Ширина котлована соответствует толщине стен строения. Для домов из кирпича или блоков рекомендуется закладывать основание не менее 50 см в толщину. Этот тип основания популярен среди загородных строителей и позволяет обустроить подвальное помещение.

При разметке соблюдайте следующие правила:

Отступайте от соседнего забора минимум 3 метра.
Минимальное расстояние между стенами двух строений — 6 метров.
Следуйте санитарным нормам по СНиП — также 3 метра.

Разметка выполняется по стандартным методикам, описанным в начале статьи. Для установки обноски вбиваются гвозди, обозначающие ключевые точки: центр для оси фундамента и боковые отметки для ширины. Подушка также должна иметь свои границы, чтобы исключить ошибки и неточности при дальнейшем строительстве.

Разметка столбчатого фундамента

Столбчатый фундамент состоит из опорных столбов, расположенных через каждые 1,5–2 метра, а пространство между ними засыпается песком и щебнем. Перед началом разметки устанавливается обноска — её высота подбирается с учётом планируемого уровня фундамента. Оптимально собрать конструкцию из дощечек, располагая их парами напротив друг друга и натягивая бечёвку для ограничения.

Углы формируем строго под 90 градусов. Точные линии проверяем с помощью водяного уровня. Точки пересечения отмечаем арматурой или колышками — это будут места установки опор. После разметки выкапываются ямы, устанавливаются столбы и заливаются цементным раствором. Шнуры снимаем, а дальнейшие работы продолжаем, ориентируясь на общие рекомендации по разметке фундамента.

Советы по разметке фундамента

Лучшим советом станет — обратиться к специалистам, особенно если фундамент имеет нестандартную форму, отличную от прямоугольника или квадрата.

Строительство дома — серьёзное и дорогостоящее дело, и экономия на фундаментальных процессах часто оборачивается дополнительными расходами.

Если вы уверены в своих силах и готовы к ответственности, следует:

Приобрести нивелир. Лазерная модель обойдётся примерно в 2–3 тысячи рублей, что не сильно ударит по смете, зато позволит точно перенести проект на участок и упростит дальнейшие работы.
Проверить точность всех отрезков и отступов от забора, сверяясь с планами и чертежами. Как гласит русская пословица — «семь раз отмерь, один отрежь».
В качестве колышков использовать арматуру диаметром 10–14 мм. Она надежно удержит бечевку и не даст разметке сместиться.
Очистить участок от мусора и высокой травы, чтобы элементы разметки не сдвинулись.
Привлечь помощников. Напарник поможет ускорить процесс и избежать ошибок, которые сложно заметить в одиночку.
Учесть опалубку. При использовании несъёмной формы заранее планируйте ширину траншей с учётом стенок конструкции.
Оставить натянутые бечевки до достижения траншеей нужной глубины. Для плитного типа фундамента лучше проконсультироваться со специалистом или контролировать точность разметки до заливки бетона.

Каждый тип фундамента требует индивидуального подхода при проектировании и переносе на местность. Если вы выполняете работы самостоятельно, важно внимательно изучить все нюансы и особенности выбранной технологии.

Заключение

При грамотном подходе самостоятельная разметка фундамента — процесс выполнимый, если следовать проверенной инструкции. Тщательное соблюдение прямых углов и аккуратное нанесение меток с использованием обноски позволяет избежать отклонений от проекта и упростить последующее строительство. При сомнениях лучше обратиться к опытным специалистам, ведь фундамент — это основа дома, на которой нельзя экономить. От его качества напрямую зависит долговечность и надёжность всей постройки.
