ФУНДАМЕНТ ДЛЯ А-ФРЕЙМ

Стремление застройщиков выстроить дом нестандартной формы, выделяющийся среди унылой классической архитектуры, привело к возрождению слегка забытого стиля A-frame. А-образная постройка напоминает шалаш, привлекает интересным дизайном, простотой конструкции. Жилье получается недорогое, но с должным комфортом, со всеми удобствами, необходимыми современному человеку. Архитекторы в проектах предусматривают фундамент для А-Фрейм дома из бетонной ленты, монолитной плиты, столбов и свай. Как показывает практика, именно свайное несущее основание наиболее подходит для данной технологии строительства.


ЧЕМ ОТЛИЧАЕТСЯ ФУНДАМЕНТ ДЛЯ А-ФРЕЙМ ПОСТРОЙКИ СТАРОГО И НОВОГО ТИПА: ОСОБЕННОСТИ КОНСТРУКЦИИ ДОМА, ИСТОРИЯ СТИЛЯ

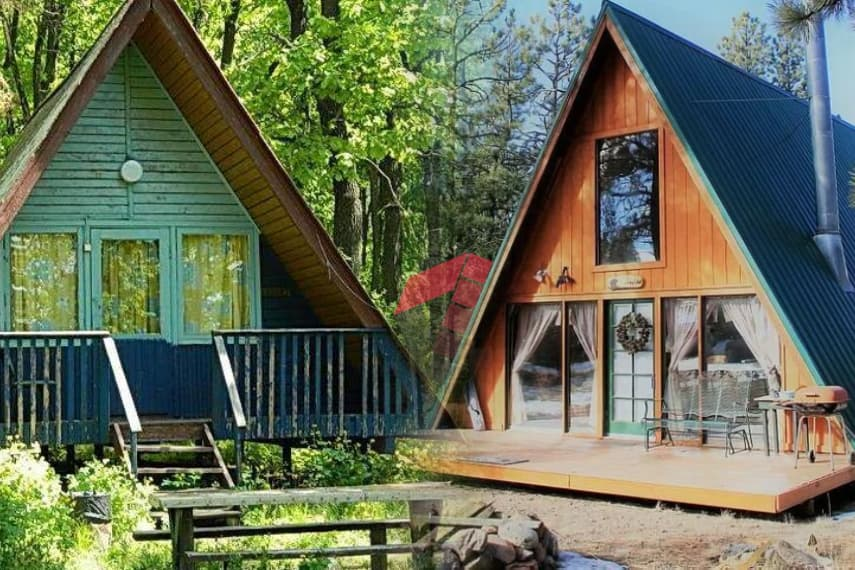

Постройки А-Фрейм кардинально отличаются от классических зданий своей конструкцией. Основная черта – отсутствие фасада. Дом выполнен треугольником, где роль боковых стен исполняют скаты крыши, спускающиеся от конькового прогона до земли. Фасадом с лицевой и тыльной стороны здания служат фронтоны.
«Frame» в переводе с английского обозначает рама. По названию стиля понятно, что дома А-Фрейм строят по каркасной технологии. Из бруса, балок или металлопроката собирают скелет здания. Готовый каркас обшивают теплоизоляцией, отделочными материалами. Для придания оригинальности постройки внутри помещения иногда оставляют на виду балки.


Стиль A-frame зародился в 50-х годах прошлого века. Недорогие дома возводили американцы, не имевшие финансовой возможности построить капитальное жилье. Отсутствие фасада позволяло экономить на стройматериалах. Под легкий дом обустраивали недорогой фундамент из столбов и других материалов.
Со временем стиль забыли, но второе его возрождение произошло в СССР с началом 70-х годов. Треугольные домики массово начали появляться на территории баз отдыха, пионерских лагерей. Постройки А-Фрейм облюбовали дачники, как экономически доступный вариант сезонного жилья.


С распадом СССР стиль вновь забыли. Он вышел из моды, как пережиток прошлого. Люди стремились перебраться в города, где их привлекали комфортные квартиры со всеми удобствами. Ухудшение экологии способствовало обратному процессу. Уже в первом десятилетии 21 века начался отток населения из загрязненных городов.
Люди задумались о строительстве загородного жилья, но по-прежнему не желали расставаться с комфортом. На волне роста спроса интересных проектов стиль А-Фрейм получил свое третье возрождение. Каркасная технология строительства сохранилась. Однако современные дома А-Фрейм, это не дачное простенькое жилье. Комфортабельные постройки выполнены из дорогих стройматериалов.


Предусмотрены все удобства, использованы передовые технологии. А-Фрейм дома стали востребованы больших размеров. Увеличился их вес, что потребовало проектировать более надежный фундамент из железобетона или свай.

КАКОЙ ПОДОЙДЕТ ФУНДАМЕНТ ДЛЯ А-ФРЕЙМ ДОМА, ПОСТРОЕННОГО ПО СОВРЕМЕННОМУ ПРОЕКТУ

Современные А-Фрейм постройки существенно увеличились в размерах, утяжелились за счет добавления конструктивных элементов, повышающих комфорт жилья. Однако дом по-прежнему остался каркасником. Он легче классического каменного здания, поэтому к фундаменту предъявляются менее жесткие требования. Все существующие несущие основания разделены по типу опирания на грунт. Выделяют 4 основных вида фундамента, каждый из которых в большей или меньшей степени подойдет под постройку А-Фрейм:
  • Столбчатый. Простейший тип фундамента обычно используется в частном строительстве. Столбы исполняют роль опор, заглубленных ниже уровня промерзания грунта. Изготавливают их из блоков, кирпича, бетона с усилением арматурой. Фундамент не отличается повышенной надежностью. Подойдет он для небольших дачных домиков.
  • Ленточный. По применению фундамент считается универсальным. Подходит для зданий всех типов, независимо от их размеров, используемых стройматериалов. Недостатком считается длительный срок строительства, трудоемкость, высокая стоимость. Бетонная лента оправдана под габаритные тяжелые здания, возводимые на суглинках, песках. Легкий каркасник A-frame нецелесообразно ставить на ленточную основу, когда технические условия позволяют предусмотреть проектом менее дорогой фундамент.
  • Плитный. По эксплуатационным характеристикам монолитная плита считается наиболее надежным, но самым дорогостоящим фундаментом. Целесообразно его закладывать под тяжелые каменные здания, возводимые на неустойчивом грунте. Для каркасника А-Фрейм монолитную плиту предусматривают проектом в крайнем случае, когда на участке со сложной почвой невозможно обустроить несущее основание другого типа.
  • Свайный. Конструкция фундамента аналогична столбчатому несущему основанию, но отличается повышенной надежностью. Вместо столбов использованы сваи, погруженные в землю до устойчивых слоев пород. Опоры ставят на торфяниках, пучинистых и других неустойчивых почвах. Из свай проще обустроить надежный фундамент на участке со сложным рельефом или высоким уровнем грунтовых вод. Свайное несущее основание – наиболее рациональный вариант для каркасного дома A-frame.

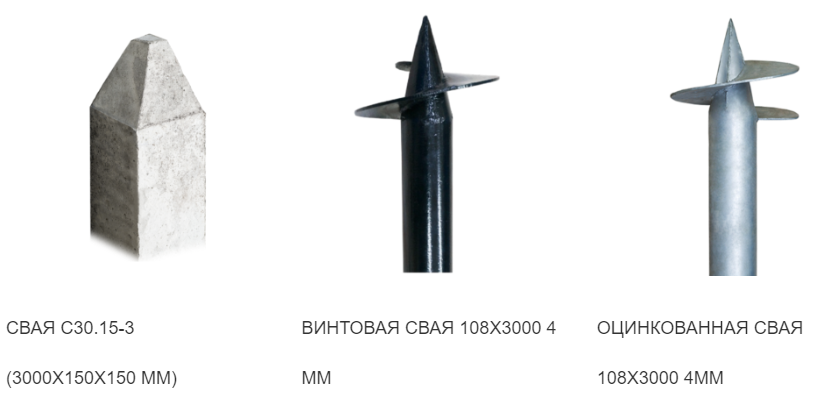

ПОД УСТАНОВКУ КАРКАСНИКА ПОДОЙДУТ СВАИ ТРЕХ ВИДОВ:

  • Набивные. Опоры обустраивают по месту строительства методом бурения шахты или погружения полой оболочки в форме трубы. Пустоту заполняют бетоном, где предварительно устанавливают армокаркас.
  • Забивные. Опоры изготовлены в заводских условиях. Напоминают по форме столбы с заостренным нижним концом. Погружают сваи при помощи ударной спецтехники.
  • Винтовые. Опоры изготовлены из металла. Из-за наличия винтообразных лопастей сваи напоминают бур. В землю их погружают ввинчиванием на расчетную глубину.

Создание набивных опор – трудоемкий, ненадежный и длительный процесс. Для A-frame вариант редко используется.

Забивные ЖБ сваи позволяют обустроить надежный фундамент под тяжелые здания со сроком службы не менее 100 лет. Между собой опоры при необходимости соединяют ростверком. Конструкция представляет собой обвязку из бетона или металлопроката.


ЖБ сваи экономически невыгодно использовать под легкий каркасник. Однако они незаменимы на болотистом, песчаном, глинистом грунте. Во время забивки столбы образуют под собой уплотненный слой почвы, за счет чего усиливается их несущая способность. Преимуществом считается устойчивость железобетона к разрушению влагой, химическими, другими агрессивными веществами. Если каркасник предполагается возводить на проблемном участке, разумно предпочесть забивные сваи, не подвергающиеся коррозии.

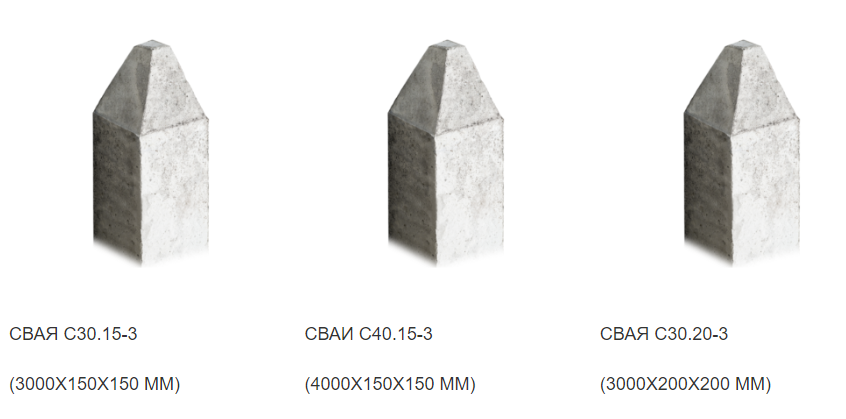

Чтобы получить качественный фундамент без переплат, заказывать ЖБ сваи и их монтаж оптимально у производителя. Компания Эндбери выпускает забивные стержни прямоугольного сечения с размером сторон 150х150, 200х200 мм. Для производства столбов длиной 3-6 м применяем бетон класса b30, что является аналогом отечественной марки М400. Усиление делаем арматурой диаметром 10 мм. При заказе фундамента под ключ свайное поле обвяжем ростверком или дополним оголовками.

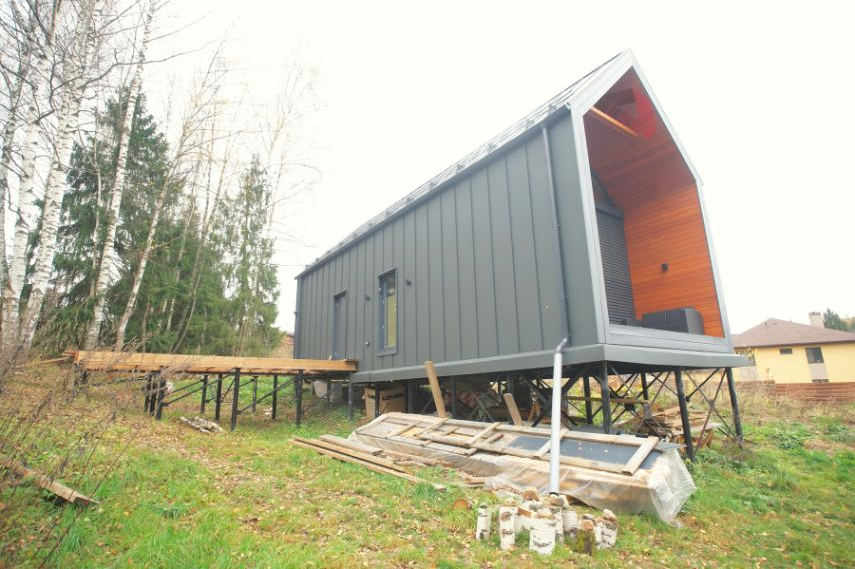

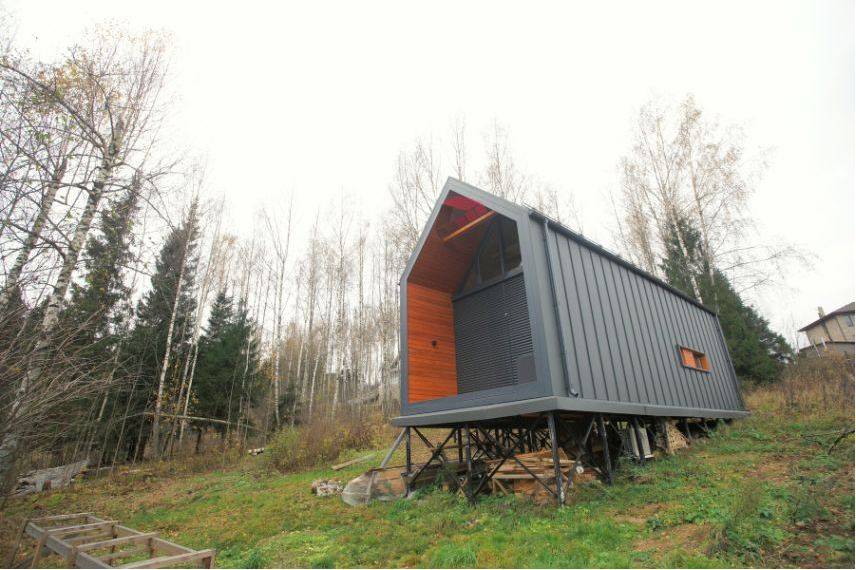

ФУНДАМЕНТ ДЛЯ А-ФРЕЙМ ПОСТРОЙКИ ИЗ ВИНТОВЫХ СВАЙ

По соотношению цена/качество фундамент из винтовых опор для каркасного сооружения A-frame считается оптимальным вариантом. Другие преимущества – простота, высокая скорость монтажа. Винты можно вкрутить в любой тип грунта до достижения устойчивого слоя. Исключение – участки со скальными породами.
Винтовые сваи состоят из стержня, винтообразных лопастей, наконечника и оголовка.

ПО КОНСТРУКЦИИ ОНИ БЫВАЮТ ДВУХ ТИПОВ:

  • Литые. Применяются для вкручивания в твердые породы.
  • Сварные. Применяются для ввинчивания в мягкие грунты.
Несущая способность опор повышается с увеличением сечения лопастей, количества витков. Глубину погружения определяют по результатам проведенных гидрогеологических изысканий на стройплощадке. Винт лопастями должен надежно упираться на прочные слои грунта.
Все винты свайного поля после установки подрезают на одну высоту, оснащают оголовками с монтажными отверстиями для крепления ростверка. Обвязку делают из бруса, срощенного пакета досок или металлопроката.


На сооружение винтовой несущей основы уходит 1-2 дня. Компания Эндбери обустроит фундамент для А-Фрейм жилого или гостевого дома из свай собственного производства. Выпускаем опоры сечением 89, 108 и 133 мм со сварными лопастями из стали толщиной 4 мм. Для защиты от коррозии металл покрываем грунт-эмалью или горячей оцинковкой.
